Цилиндрические редукторы давления Harris

Цилиндрические редукторы давления Harris — одноступенчатые регуляторы для подачи технических газов из баллонов к сварочному и газорезательному оборудованию. Линейка охватывает серии 600–900 с входным давлением до 230 бар и расходом до 100 м³/ч. В каталоге представлены модели для ацетилена, кислорода, пропана, аргона, CO₂ и других промышленных газов.

Обзор цилиндрических редукторов Harris: конструкция и принцип работы

Цилиндрические редукторы Harris относятся к одноступенчатым (single-stage) регуляторам мембранного типа. Газ из баллона поступает через входной штуцер, проходит через седло клапана и попадает в камеру низкого давления, где мембрана поддерживает заданное выходное давление. Конструкция обеспечивает стабильную подачу газа при снижении давления в баллоне.

Ключевые конструктивные особенности линейки:

Корпус: латунь CW617N (серии 600–800) или нержавеющая сталь AISI 316L (серии 900) для работы с коррозионно-активными средами
Мембрана: усиленная, диаметр от 47 мм (серия 601) до 76 мм (серия 825/896) — чем больше мембрана, тем выше расход и стабильность при переменных нагрузках
Входное давление: до 200 бар (серии 800) и до 230 бар (серии 900)
Подключение: задний вход (rear inlet, стандарт) или боковой вход (side inlet, суффикс B) для стеснённых условий монтажа
Манометры: два (входной + выходной), один (суффикс AD) или без манометров (серия 829 с визуальным индикатором)

Все модели сертифицированы по EN ISO 2503:2009 и соответствуют требованиям Директивы PED 2014/68/EU. Маркировка CE подтверждает допуск к эксплуатации на территории ЕС и стран ЕАЭС.

Логика выбора редуктора Harris по задаче

Подбор редуктора определяется тремя параметрами: тип газа, требуемое выходное давление и расход. Harris использует буквенно-цифровую систему обозначений, где каждый суффикс указывает на конкретное исполнение:

Суффикс газа: AC (ацетилен, выход 0–1,5 бар), LP (пропан/бутан, выход 0–4 бар), OX (кислород, выход 0–10 бар), без суффикса или D (инертные газы — Ar, CO₂, N₂, He, выход 0–10 бар)
Суффикс D: повышенный расход (double flow) — для механизированной резки и многопостовых систем
Суффикс B: боковой вход — для установки в ограниченном пространстве (шкафы, рампы)
Суффикс P: продувочный клапан (purge) — для работы с инертными газами в TIG-сварке

Для ручной газовой сварки и резки при толщине металла до 100 мм достаточно серий 601 или 801 с расходом до 25 м³/ч. Механизированная резка стали толщиной 100–400 мм требует серий 825 или 896 с увеличенной мембраной и расходом до 100 м³/ч. Серии 900 (901, 914, 918, 921, 925) выбирают при работе с агрессивными газами или в условиях повышенной коррозии — нержавеющий корпус выдерживает контакт с хлором, аммиаком и кислотными парами.

Компактная серия 829 без манометров предназначена для строительных площадок и выездных работ, где важна ударопрочность и минимальный вес. Визуальный индикатор давления заменяет хрупкие стрелочные манометры.

Преимущества цилиндрических редукторов Harris:

Полный газовый спектр: одна линейка покрывает ацетилен, кислород, пропан, аргон, CO₂, азот, гелий и водород — не нужно искать разных поставщиков
Входное давление до 230 бар: серии 900 работают с баллонами высокого давления без промежуточных ступеней
Расход до 100 м³/ч: серии 825/896 обеспечивают подачу для тяжёлой механизированной резки стали до 400 мм
Два типа подключения: задний и боковой вход позволяют монтировать редуктор в любых условиях — от открытой площадки до газового шкафа
Сертификация EN ISO 2503 + CE: допуск к промышленной эксплуатации в РФ и странах ЕАЭС без дополнительных разрешений
Система суффиксов: буквенно-цифровая маркировка исключает ошибки при подборе — каждый артикул однозначно определяет газ, давление и тип подключения

Как выбрать цилиндрический редуктор Harris?

Тип газа:

Определите рабочий газ — ацетилен, кислород, пропан или инертный. Суффикс в артикуле (AC, OX, LP, D) исключает ошибку подключения.

Выходное давление:

Для ацетилена — до 1,5 бар, для пропана — до 4 бар, для кислорода и инертных — до 10 или 15 бар. Выбирайте по паспорту оборудования.

Расход газа:

Ручная сварка — до 25 м³/ч (серии 601, 801). Механизированная резка — до 100 м³/ч (серии 825, 896). Недостаточный расход снижает качество реза.

Условия эксплуатации:

Стандартные условия — латунь (серии 800). Агрессивные среды, химия, морской климат — нержавеющая сталь (серии 900, вход до 230 бар).

Часто задаваемые вопросы (FAQ):

1Чем отличаются серии 800 и 900 редукторов Harris?

Серия 800 — латунный корпус, вход до 200 бар. Серия 900 — нержавеющая сталь AISI 316L, вход до 230 бар, для агрессивных газов и коррозионных сред.

2Какой редуктор Harris подходит для кислородной резки толстого металла?

Для резки стали свыше 100 мм выбирайте серии 825 или 896 с выходным давлением до 10 бар и расходом до 100 м³/ч. Суффикс OX в артикуле.

3На какое максимальное входное давление рассчитаны редукторы Harris?

Серии 800 — до 200 бар (стандартные баллоны). Серии 900 — до 230 бар. Модели HP750 и HP8700 (высокопроизводительная линейка) — до 310 бар.

4Можно ли использовать один редуктор Harris для разных газов?

Нет. Каждый редуктор рассчитан на конкретный газ или группу газов. Кислородные модели (OX) имеют обезжиренные внутренние поверхности, ацетиленовые (AC) — специальные уплотнения. Смешение недопустимо по EN ISO 2503.

5Какой срок поставки редукторов Harris в Россию?

Ходовые модели серий 801, 821, 825 — от 5 рабочих дней со склада в Европе. Редкие исполнения серий 900 — от 3 недель под заказ. Доставка ТК по всей РФ.

Серии цилиндрических редукторов Harris: классификация

Серия 600 — лёгкие редукторы

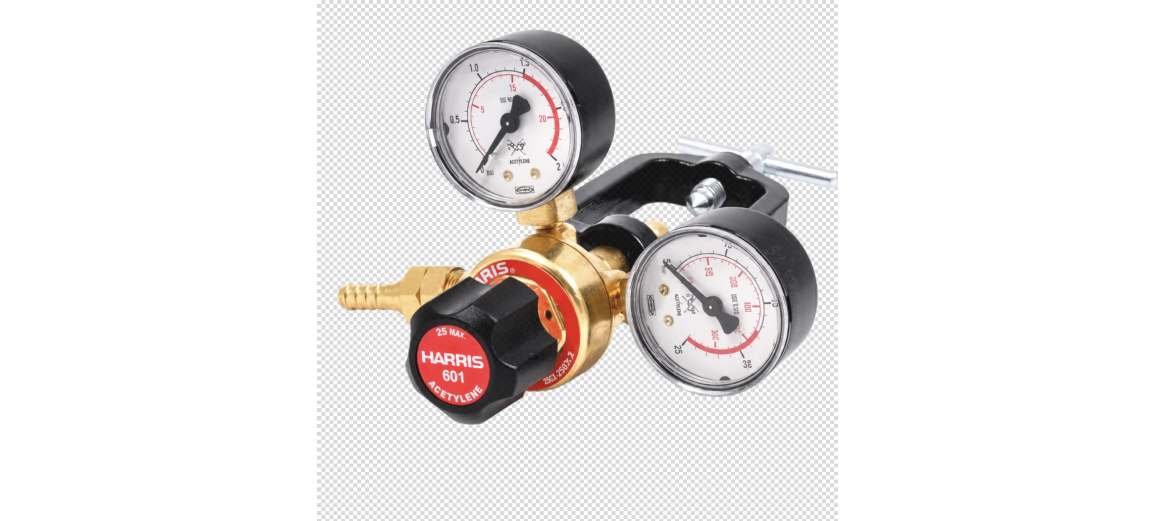

Модель Harris 601 — базовый одноступенчатый редуктор для лёгких работ. Компактный латунный корпус, мембрана 47 мм, расход до 15 м³/ч. Подходит для ручной сварки и пайки при толщине металла до 50 мм. Выпускается в исполнениях для ацетилена (1,5 бар), пропана (4 бар) и инертных газов (10 бар).

Серия 800 — средние и тяжёлые редукторы

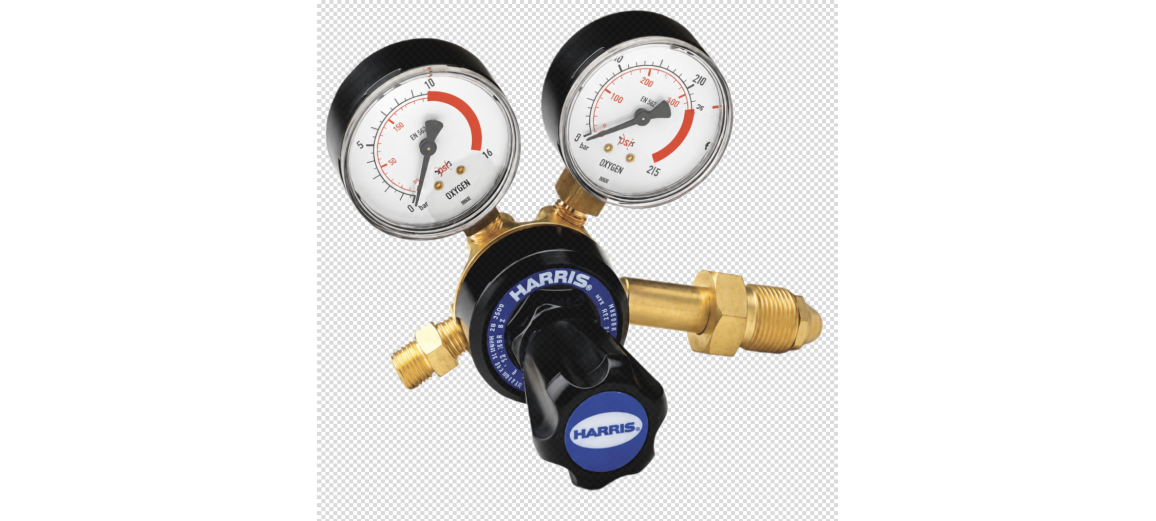

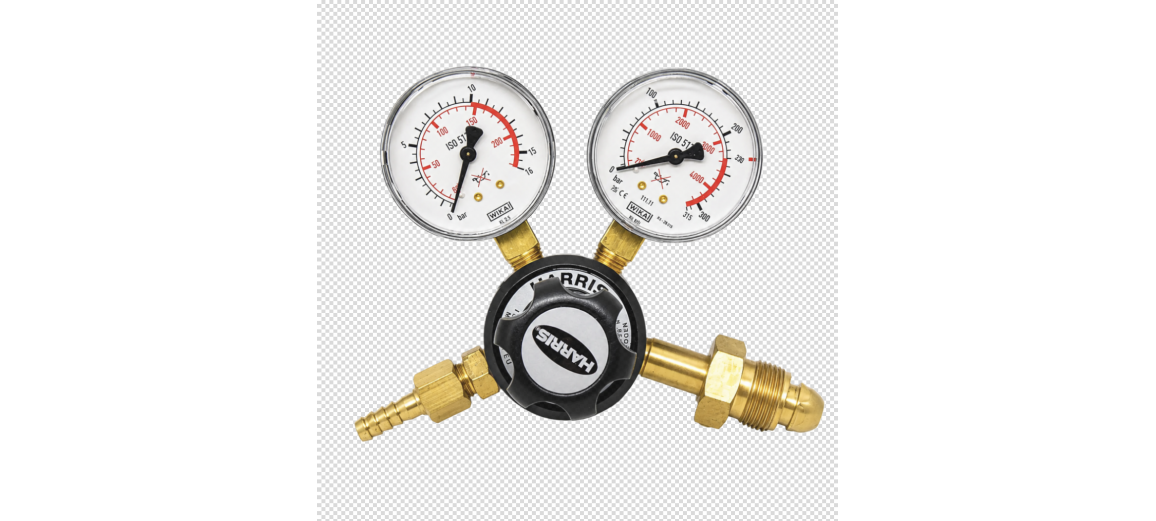

Основная промышленная линейка с входным давлением до 200 бар. Включает модели от компактных (801, 814, 818) до тяжёлых (825, 842, 896). Латунный корпус CW617N, мембрана 55–76 мм в зависимости от модели. Серия 800 охватывает задачи от средней ручной резки (801 — расход до 25 м³/ч) до тяжёлой механизированной (825/896 — расход до 100 м³/ч, резка стали до 400 мм).

Особые модели серии 800:

829 — безманометрический, ударопрочный, для выездных работ
841/842 — компактные, с двойным расходом (суффикс DW) для механизированных установок
896 — максимальный расход в серии, увеличенная мембрана 76 мм

Серия 900 — нержавеющие редукторы

Корпус из нержавеющей стали AISI 316L, входное давление до 230 бар. Серия 900 повторяет типоразмеры серии 800 (901 ≈ 801, 921 ≈ 821, 925 ≈ 825), но предназначена для агрессивных сред: хлор, аммиак, кислотные пары, морская атмосфера. Применяется в химической промышленности, лабораториях и на объектах с повышенными требованиями к коррозионной стойкости.

Условия поставки редукторов Harris в ПЛАЗМАСНАБ

1Заводские артикулы:

Поставляем только оригинальные редукторы Harris (Lincoln Electric). Каждая единица с заводской маркировкой и сертификатом CE.

2Подбор по параметрам:

Инженер поможет определить модель по типу газа, давлению и расходу. Консультация бесплатна, ответ в течение 2 часов.

3Отправка в день оплаты:

Складские позиции отгружаем в день поступления оплаты. Упаковка для транспортных компаний включена.

4ТК в любой регион РФ:

Работаем с Деловыми Линиями, ПЭК, СДЭК и другими перевозчиками. Доставка от Калининграда до Владивостока.

СФЕРЫ ПРИМЕНЕНИЯ РЕДУКТОРОВ HARRIS

Газовая резка и сварка:

Ручная и механизированная резка стали, цветных металлов. Газовая сварка, пайка, нагрев. Толщина обработки от 3 до 400 мм.

Машиностроение и металлообработка:

Подача защитных газов (Ar, CO₂, смеси) к сварочным постам MIG/MAG и TIG. Многопостовые системы с централизованной раздачей.

Химическая промышленность:

Серии 900 из нержавеющей стали для подачи агрессивных и особо чистых газов. Лаборатории, фармацевтика, пищевое производство.

Строительство и монтаж:

Выездные работы на объектах — серия 829 без манометров, ударопрочная, для жёстких условий строительных площадок.

Редуктор Harris 25GX-1.5-AC — ацетиленовый, выход 0–1,5 бар

Газ: ацетилен
Выход: 0–1,5 бар
Расход: 52 м³/ч
Манометры: 0–40 / 0–2,5 бар

Цена

по договоренности

Редуктор Harris 25GX-4-LP — пропановый, выход 0–4 бар

Газ: пропан / LPG
Выход: 0–4 бар
Расход: 25 м³/ч
Манометры: вх. 0–40 / вых. 0–6 бар

Цена

по договоренности

Редуктор Harris 25GX-AD-10 — гелий/водород, 0–10 бар, 170 м³/ч

Газ: гелий, водород
Вход: до 230 бар
Выход: 0–10 бар
Расход: 170 м³/ч

Цена

по договоренности

Редуктор Harris 25GX-AD-15 — гелий/водород, 0–15 бар, 275 м³/ч

Газ: гелий, водород
Вход: до 230 бар
Выход: 0–15 бар
Расход: 275 м³/ч

Цена

по договоренности

Редуктор Harris 25GX-AD-4 — для гелия и водорода, 0–4 бар

Газ: гелий, водород
Вход: до 230 бар
Выход: 0–4 бар
Расход: 112 м³/ч

Цена

по договоренности

Редуктор Harris 25GX-D10 — для MIG/MAG, аргон/CO₂, 0–10 бар

Газ: аргон, CO₂, азот, воздух, метан
Вход: до 230 бар
Выход: 0–10 бар
Расход: 170 м³/ч

Цена

по договоренности

Редуктор Harris 25GX-D10-OX — кислородный, 0–10 бар, 170 м³/ч

Газ: кислород
Вход: до 230 бар
Выход: 0–10 бар
Расход: 170 м³/ч

Цена

по договоренности

Редуктор Harris 25GX-D15 — аргон/CO₂/азот, 0–15 бар, 275 м³/ч

Газ: аргон, CO₂, азот, воздух, метан
Вход: до 230 бар
Выход: 0–15 бар
Расход: 275 м³/ч

Цена

по договоренности

Редуктор Harris 25GX-D15-OX — кислород, 0–15 бар, 275 м³/ч

Газ: кислород
Вход: до 230 бар
Выход: 0–15 бар
Расход: 275 м³/ч

Цена

по договоренности

Редуктор Harris 25GX-D4 — для аргона/CO₂/азота, 0–4 бар

Газ: аргон, CO₂, азот, воздух, метан
Вход: до 230 бар
Выход: 0–4 бар
Расход: 112 м³/ч

Цена

по договоренности

Редуктор Harris 25GX-D4-OX — кислородный, 230 бар, 0–4 бар

Газ: кислород
Вход: до 230 бар
Выход: 0–4 бар
Расход: 112 м³/ч

Цена

по договоренности

Редуктор Harris 601-1.5-AC — ацетиленовый, выход 0–1,5 бар

Газ: ацетилен
Выходное давление: 0–1,5 бар
Расход: до 7 м³/ч
Вход: до 25 бар, G3/8

Цена

по договоренности

Редуктор Harris 601-4-LP — пропановый, выход 0–4 бар, расход 20 м³/ч

Газ: пропан / бутан
Выходное давление: 0–4 бар
Расход: до 20 м³/ч
Вход: до 25 бар, G3/8

Цена

по договоренности

Редуктор Harris 601D-10 — Ar / CO₂ / N₂ / He / H₂ / CH₄ / Air, вход 230 бар, выход 0–10 бар

Газы: Ar, CO₂, N₂, He, H₂, CH₄, Air
Вход: до 230 бар
Выходное давление: 0–10 бар
Расход: до 42 м³/ч

Цена

по договоренности

Редуктор Harris 601D-10-OX — кислородный, обезжиренный, вход 230 бар, выход 0–10 бар

Газ: кислород (обезжирен)
Вход: до 230 бар
Выходное давление: 0–10 бар
Расход: до 42 м³/ч

Цена

по договоренности

Редуктор Harris 601P-4-LP — пропановый one-gauge, выход 0–4 бар

Газ: пропан / бутан
Версия: one-gauge (только выходной манометр)
Выходное давление: 0–4 бар
Расход: до 20 м³/ч

Цена

по договоренности

Показано с 1 по 16 из 137 (всего 9 страниц)
