Газовые рампы Harris SG 900 и SG 960 для специальных газов

Газовые рампы Harris Series SG 900 и SG 960 — распределительные коллекторы для централизованной подачи специальных и технических газов от группы баллонов к магистральной системе газоснабжения. Каждая рампа объединяет 2–10 баллонов с автоматическим или ручным переключением между активной и резервной группами, что обеспечивает непрерывную подачу газа без остановки процесса при опустошении отдельных баллонов. Применяются на сварочных участках с 5+ постами, в лабораториях с интенсивной подачей чистых газов и в промышленных установках с агрессивными средами.

Газовая рампа: назначение и архитектура системы

Газовая рампа — распределительный узел в системе промышленного газоснабжения. Стандартная схема: группа баллонов с подачей по гибким шлангам в общий коллектор → первичный редуктор на коллекторе → магистральный трубопровод → магистральные редукторы на постах потребителей. Рампа Harris Series SG реализует первую половину этой схемы: объединяет группу баллонов в единый источник с редукцией давления до магистрального уровня.

Ключевые элементы рампы Harris SG:

Коллектор (манифольд): нержавеющий трубопровод с подключением 2–10 баллонов через гибкие шланги или жёсткие спирали высокого давления
Обратные клапаны на каждом входе: предотвращают переток газа между баллонами при их попеременном опорожнении
Первичный редуктор: снижает баллонное 200 бар до магистрального 15–25 бар для распределения на посты
Переключатель активной и резервной групп: ручной (SG 900) или автоматический (SG 960) — при падении давления активной группы подача переходит на резервную без прерывания
Монтажная рама: настенное или напольное крепление, исполнение для сейсмоопасных зон с дополнительными креплениями

Все компоненты соответствуют EN ISO 2503:2009, EN 2120 (газовые коллекторы), EN 13480 (промышленные трубопроводы). Маркировка CE + EAC подтверждает допуск к эксплуатации на территории РФ и ЕАЭС. Специальные исполнения могут иметь дополнительную ATEX-сертификацию для взрывоопасных зон.

Series SG 900 и SG 960: ключевые различия

Harris Series SG 900 — стандартная рампа с ручным переключением между группами баллонов. Оператор следит за давлением активной группы и при опорожнении вручную переключает подачу на резервную. Применяется на объектах с постоянным присутствием персонала: сварочные цеха, лаборатории с дежурным инженером. Цена — в 1,5–2 раза ниже автоматической SG 960.

Harris Series SG 960 — автоматическая рампа с контроллером давления. Переключение между активной и резервной группами происходит без участия оператора — при падении давления активной ниже 15 бар контроллер открывает клапан резервной группы. Применяется на необслуживаемых объектах, в круглосуточных установках и при подаче критически важных газов (медицинские, лабораторные).

Оба варианта выпускаются в исполнениях на 2+2 (две активных + две резервных) до 5+5 баллонов. Детальные параметры — объём манифольда, тип обратных клапанов, материал трубопровода — подбираются индивидуально под газ и задачу.

Преимущества газовых рамп Harris SG:

Непрерывная подача газа: переключение между активной и резервной группами исключает остановку потребителей при опорожнении отдельных баллонов
2–10 баллонов в одной группе: суммарный запас газа в 4–20 раз больше одиночного баллона — сокращение частоты замен
Автоматическая SG 960: переключение без оператора — подходит для необслуживаемых установок и круглосуточной работы
Нержавеющий коллектор AISI 316L: совместимость со специальными газами — чистые, калибровочные, агрессивные среды
Обратные клапаны на каждом входе: безопасность — исключает переток и несанкционированное смешение газов из разных баллонов
Сертификация EN 2120 + CE + EAC: прямой допуск к установке на промышленных предприятиях и в лабораториях РФ и ЕАЭС

Как выбрать газовую рампу Harris SG?

Тип переключения:

Ручное (SG 900) — сварочные цеха, учебные мастерские с постоянным персоналом. Автоматическое (SG 960) — необслуживаемые установки и непрерывное производство.

Число баллонов в группе:

2+2 — малый сварочный участок. 3+3 — стандартный цех на 5–10 постов. 5+5 — крупные лаборатории и промышленные линии.

Тип газа:

Стандартные (Ar, CO₂, O₂, N₂) — AISI 316L коллектор. Агрессивные (Cl₂, NH₃, HCl) — Hastelloy C-276 специальное исполнение.

Условия эксплуатации:

Стандартные — настенное крепление. Сейсмоопасные зоны — усиленная рама. Взрывоопасные зоны — ATEX-исполнение SG 960.

Часто задаваемые вопросы (FAQ):

1В чём разница между рампой и обычным коллектором?

Рампа — интегрированная система с собственным редуктором, обратными клапанами, переключателем групп и монтажной рамой. Коллектор — только трубопровод для объединения баллонов, без редукции и без переключения.

2Когда нужна автоматическая SG 960 вместо SG 900?

Если установка работает ночью или в выходные без персонала; если прерывание подачи газа критично (медицина, лаборатория, непрерывный техпроцесс); если стоимость простоя превышает разницу в цене (обычно окупается за 1–2 года).

3Можно ли расширить существующую рампу на 2+2 до 5+5?

Да, Harris SG 900 и SG 960 имеют модульную конструкцию: дополнительные баллоны добавляются через расширительные секции коллектора. Расширение — 1–2 рабочих дня монтажа.

4Какой срок поставки газовой рампы Harris SG?

Стандартные конфигурации (SG 900/2+2, 3+3) — 6–8 недель. Автоматические SG 960 — 10–12 недель. ATEX и специальные исполнения — 14–18 недель.

Газовые рампы Harris SG 900 и SG 960: конфигурации

Harris Series SG 900 — рампа с ручным переключением

Базовая рампа для установок с постоянным обслуживанием. Нержавеющий коллектор AISI 316L с 2–5 входами на каждую группу. Первичный редуктор серий 901 или 921 (из нержавейки 316L, вход до 230 бар, выход 15–25 бар). Ручной переключатель активной и резервной групп — трёхходовой кран с индикацией положения. Монтажная рама из оцинкованной стали с настенным креплением.

Типовые конфигурации: SG 900/2+2 (две активные + две резервные), SG 900/3+3, SG 900/5+5. Применяется на сварочных цехах, в учебных мастерских и на предприятиях с 8-часовой сменой, где оператор контролирует давление 1–2 раза в смену.

Harris Series SG 960 — автоматическая рампа

Автоматическая версия для необслуживаемых установок и критически важных подач. Электронный контроллер давления с манометром-сенсором 4–20 мА отслеживает активную группу и при падении ниже настроенного порога (обычно 15–20 бар) автоматически открывает электроклапан резервной группы. Одновременно включается сигнализация о необходимости замены активной группы.

Сертификация для медицинских газов (EN 7396 для кислородных магистралей в больницах), для лабораторных систем (ISO 15001) и для взрывоопасных зон (ATEX II 2G Eex) — в зависимости от исполнения. Применяется в лабораториях аналитической химии, на медицинских газовых станциях, в установках химической промышленности с непрерывным циклом.

Конкретные параметры (объём коллектора, диаметр трубопровода, тип редуктора, характеристики клапанов) определяются индивидуально под задачу и газ заказчика. В каталоге Harris 2010 для SG 900 и SG 960 указано «Please call our customer service» — спецификация уточняется через инженерную службу. Базовые варианты конфигурации согласовываются на этапе проектирования газоснабжения.

Условия поставки газовых рамп Harris SG в ПЛАЗМАСНАБ

1Инженерный проект:

Перед заказом — инженер подготавливает схему подключения рампы к вашей магистрали, спецификацию оборудования и расчёт суммарного запаса газа.

2Документация и сертификация:

В комплект входит паспорт, инструкция по монтажу, сертификаты материалов (3.1 по EN 10204), EAC и CE. Для медицинских — дополнительно EN 7396.

3Монтаж и пусконаладка:

Инженер ПЛАЗМАСНАБ проводит монтаж на объекте, испытание на герметичность и ввод в эксплуатацию. Шеф-монтаж — опция.

4Гарантия и сервис:

5 лет на нержавеющий коллектор, 2 года на электроавтоматику SG 960. Плановое ТО — раз в год с заменой уплотнений и тестом переключения.

СФЕРЫ ПРИМЕНЕНИЯ ГАЗОВЫХ РАМП HARRIS SG

Сварочные цеха:

Централизованная подача Ar, CO₂, смесей к 5–20 сварочным постам. SG 900 с ручным переключением для стандартных производств.

Лаборатории аналитической химии:

Подача He, H₂, N₂ высокой чистоты к хроматографам, масс-спектрометрам. Автоматическая SG 960 для круглосуточного режима.

Медицинские газовые станции:

Резервное газоснабжение O₂ и N₂O для операционных и реанимации. SG 960 EN 7396 с автопереключением и сигнализацией.

Химические и фармацевтические производства:

Специальные исполнения SG 900 и SG 960 для подачи реактивных и технологических газов. ATEX для взрывоопасных зон.

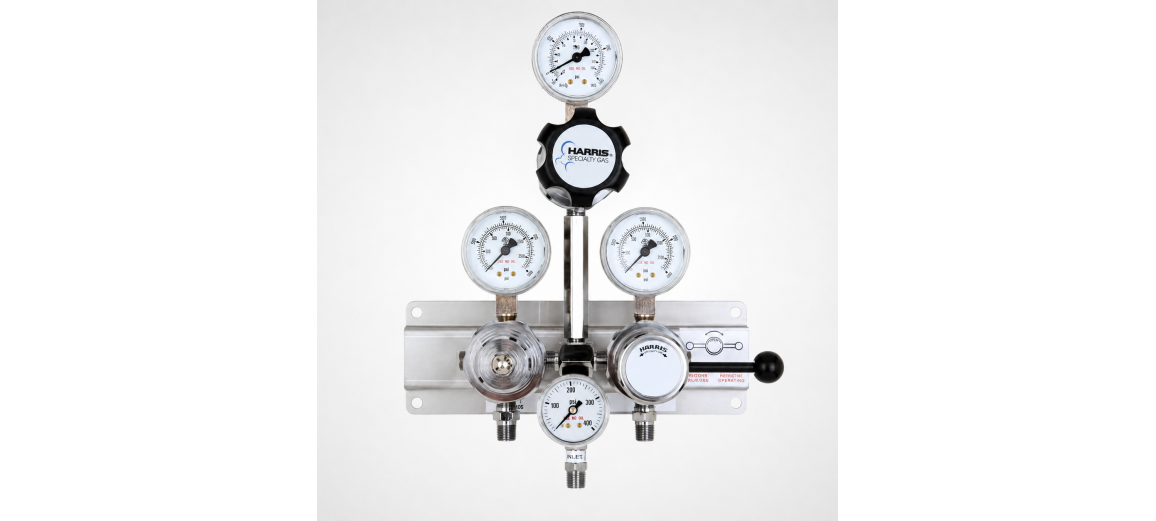

Газовая рампа Harris Series SG 900 — ручное переключение
