Магистральные редукторы Harris серий 846, 847, H47

Магистральные редукторы Harris серий 846, 847 и H47 — стационарные регуляторы давления для газовых рамп, распределительных коллекторов и централизованных систем газоснабжения сварочных участков. Устанавливаются после основной рампы из редуцированных баллонов или после первичного редуктора на линии трубопровода, поддерживают стабильное рабочее давление на 5–15 постах одновременно. Каталог включает 19 исполнений под ацетилен, кислород, пропан, аргон, CO₂ и инертные газы с выходным давлением от 1,5 до 15 бар.

Магистральные редукторы: назначение и место в газовой системе

В промышленной системе газоснабжения магистральный редуктор — второй уровень редукции. Первая ступень (баллонный редуктор серий 800/900 или DS) снижает давление с 200 бар до промежуточного 15–25 бар и подаёт газ в магистраль цеха. Магистральный редуктор на рабочем посту снижает промежуточное давление до рабочего (0,5–4 бар для сварки, 10–15 бар для резки). Каждый пост получает стабильное давление независимо от числа работающих постов и от состояния баллонов в центральной рампе.

Ключевые конструктивные особенности магистральных Harris:

Входное давление: 0–30 бар (от промежуточного уровня магистрали), не требует работы с баллонным давлением 200 бар
Выходное давление: 1,5 бар (ацетилен), 4 бар (пропан), 10 или 15 бар (кислород, инертные газы)
Подключение: резьба G1/4 или G3/8 с обеих сторон — в разрыв магистрального трубопровода без переходников
Корпус: латунь CW617N (846, 847) или нержавеющая сталь (H47 — нержавеющий аналог 847)
Мембрана: усиленная, рассчитана на непрерывную работу 24/7 — срок службы от 10 лет при корректном монтаже
Предохранительный клапан: в исполнениях 847-15 и 847-10 встроен PRV на выходе для защиты потребителей при отказе мембраны

Все модели сертифицированы по EN ISO 2503:2009 + EN 560:2004 (для магистральных линий), маркировка CE, допуск PED 2014/68/EU. Пригодны для установки в газовых шкафах, на распределительных постах и в разрыв трубопроводов Ø6–22 мм.

Как выбрать магистральный редуктор Harris

Выбор модели определяется четырьмя параметрами: тип газа, выходное давление, число обслуживаемых постов и условия среды:

846 — стандартный магистральный (7 исполнений). Максимум до 3 постов, выходное давление 1,5–4 бар для ручной сварки и резки
847 — магистральный расширенный (9 исполнений). До 10 постов одновременно, выходное давление 1,5–15 бар, варианты с OX-исполнением (обезжиренные для кислорода) и с встроенным предохранительным клапаном
H47 — нержавеющий аналог 847 (3 исполнения: H47AS-40, H47DS-15, H47DS-25). Для особо чистых газов, специальных смесей и лабораторных магистралей

Для ручного сварочного участка из 2–3 постов с ацетиленом и кислородом подойдёт 846 или стандартный 847. Для большого участка с 5–10 постами, механизированной резки и повышенных требований к стабильности — 847-10 или 847-15. Для магистралей особо чистых газов (лаборатории, прецизионная сварка нержавейки, фармацевтика) — H47DS.

Преимущества магистральных редукторов Harris:

Установка в разрыв магистрали: резьба G1/4 или G3/8 с двух сторон — прямой монтаж без переходников и фитингов
До 10 постов одновременно: 847 рассчитан на групповое подключение сварочных или газорезательных постов к одной магистрали
Встроенный предохранительный клапан: исполнения 847-15 защищают потребителей от скачков давления при повреждении мембраны
Непрерывная работа 24/7: ресурс мембраны и клапана рассчитан на многолетнюю эксплуатацию без обслуживания
Нержавеющий H47: для особо чистых газов, специальных смесей, магистралей пищевой и фармацевтической промышленности
Сертификация EN 560: допуск к работе в магистральных газовых системах промышленных предприятий

Как выбрать магистральный редуктор Harris?

Число обслуживаемых постов:

1–3 поста — Harris 846. 5–10 постов с стабильным давлением — Harris 847 (усиленная мембрана 68 мм).

Тип газа:

Ацетилен AC, пропан LP, кислород OX (обезжиренный), инертные AR/CD. Суффикс в артикуле гарантирует корректные уплотнения.

Выходное давление:

1,5 бар (ацетилен), 4 бар (пропан), 10–15 бар (кислород, резка), 30–50 бар (специальные магистрали).

Материал корпуса:

Латунь (846, 847) — стандартные магистрали. Нержавейка (H47) — особо чистые газы, фармацевтика, лаборатории.

Часто задаваемые вопросы (FAQ):

1Чем магистральный редуктор отличается от баллонного?

Магистральный принимает давление от магистрали (0–30 бар), а не с баллона (200 бар). Устанавливается в разрыв трубопровода на рабочем посту как второй уровень редукции. Корпус и крепление приспособлены к стационарной установке.

2Сколько постов может обслуживать Harris 847?

До 10 сварочных или 5 газорезательных постов одновременно. При одновременной работе всех постов возможно снижение выходного давления на 0,5 бар — для критичных задач выбирайте 847-15 с запасом по выходу.

3Нужен ли дополнительный предохранительный клапан перед постом?

Для исполнений 847-10 и 847-15 — не нужен, PRV встроен. Для остальных моделей 846/847 и для H47 — требуется внешний PRV по EN 560 на каждом посту.

4Какой ресурс магистрального редуктора Harris?

При корректном монтаже и своевременной замене мембраны — 10+ лет непрерывной работы. Гарантия производителя — 2 года на мембрану, 5 лет на корпус и клапан.

5Можно ли использовать 846/847 на баллонном давлении?

Нет. Магистральные редукторы рассчитаны на 0–30 бар входа. При подаче 200 бар корпус разрушится. Для баллонов используйте серии 800/900/DS.

Серии магистральных редукторов Harris: классификация

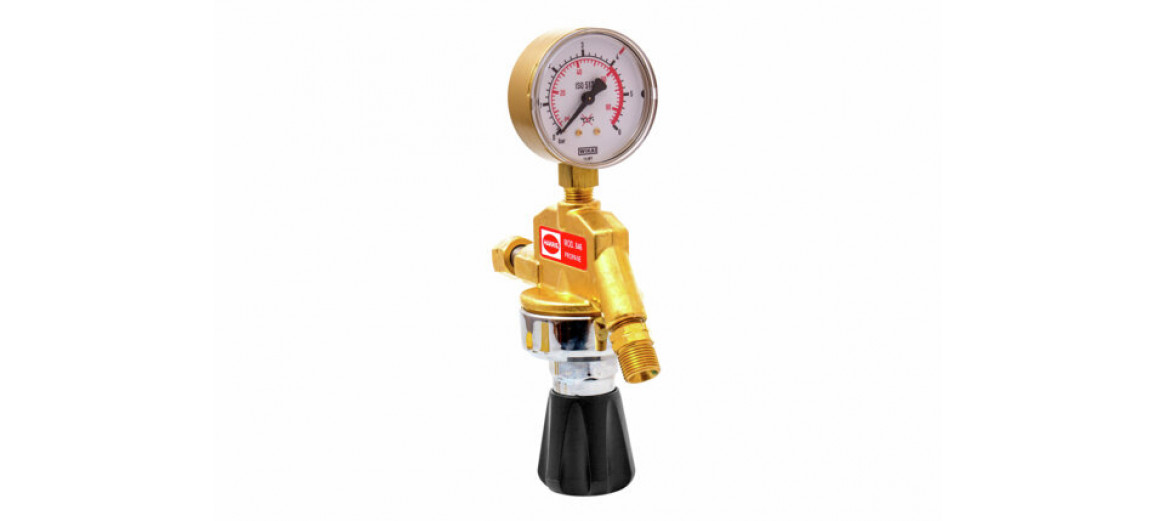

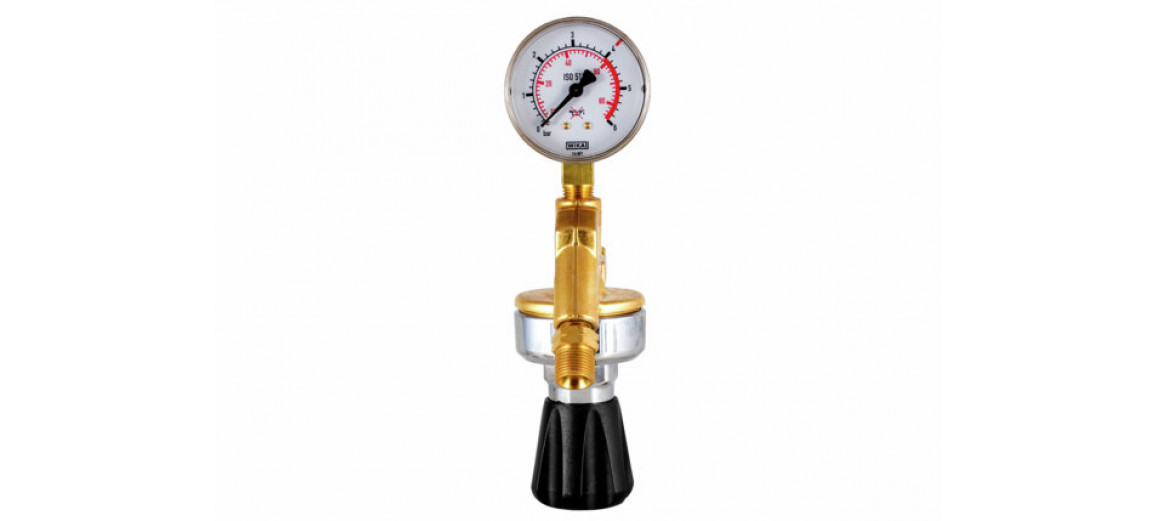

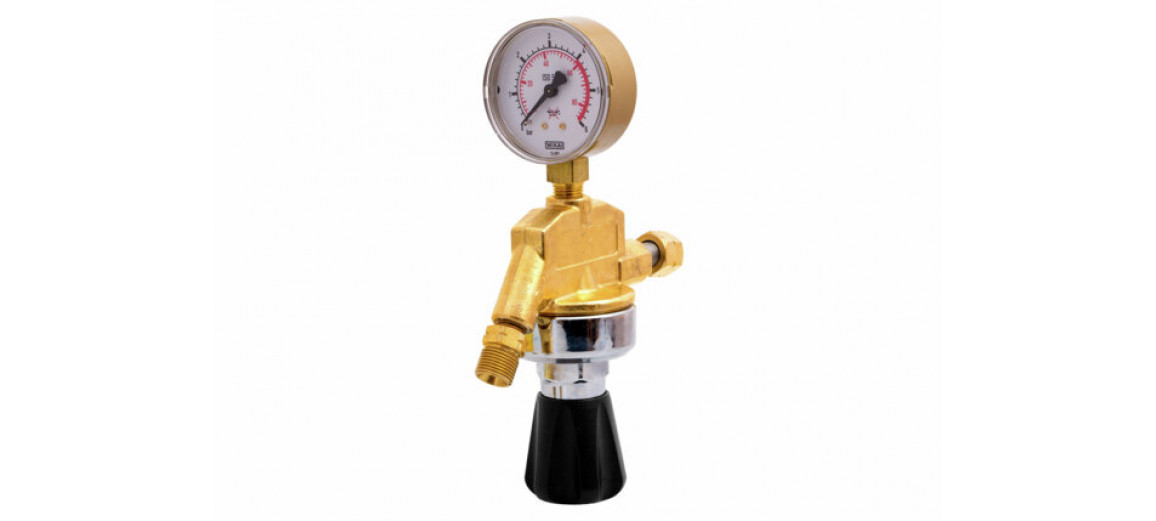

Harris 846 — компактный магистральный

Harris 846 — базовый магистральный редуктор для небольших сварочных участков на 1–3 поста. Семь исполнений: ацетилен (846-1.5-AC), пропан (846-4-LP), кислород (846-10, 846-10-OX), инертные газы (846-15-L-AR-CD, 846-30-L-AR-CD, 846-50-L-AR-CD). Латунный корпус CW617N, мембрана 55 мм. Входное давление до 30 бар (от первичного редуктора), выходное от 1,5 до 50 бар в зависимости от исполнения.

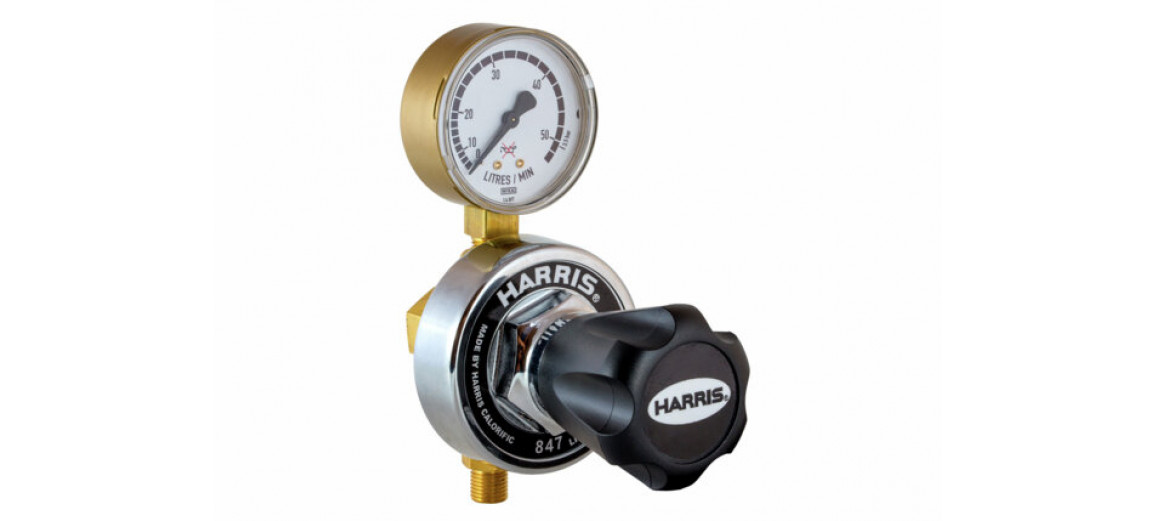

Harris 847 — расширенный магистральный

Harris 847 — основная магистральная модель на 5–10 постов одновременно. Девять исполнений: стандарт (847-1.5-AC, 847-4-LP), со встроенным PRV (847-10, 847-15 с предохранительным клапаном), обезжиренные для кислорода (847-10-OX, 847-15-OX), L-варианты для магистралей инертных (847-15-L-AR-CD, 847-30-L-AR-CD, 847-50-L-AR-CD). Латунный корпус, усиленная мембрана 68 мм.

Harris H47 — нержавеющий магистральный

Harris H47 — нержавеющий аналог 847 из AISI 316L для особо чистых газов и агрессивных сред. Три исполнения: H47DS-15 (двухступенчатый 15 бар), H47DS-25 (25 бар), H47AS-40 (повышенный расход 40 м³/ч). Применяется в магистралях лабораторий, калибровочных стендов, фармацевтических производств и магистралях сварки нержавейки, где латунь недопустима.

Условия поставки магистральных редукторов Harris в ПЛАЗМАСНАБ

1Заводской протокол испытаний:

Каждый магистральный редуктор проходит заводское тестирование на герметичность и стабильность выхода. Протокол в комплекте.

2Подбор под магистраль:

Инженер рассчитает магистральный редуктор по числу постов, типу газа и давлению. Схема подключения прилагается к счёту.

3Комплектующие магистрали:

Поставляем вместе с редуктором гибкие шланги, шаровые краны, обратные клапаны и предохранительные клапаны по EN 560.

4Доставка по всей РФ:

Деловые Линии, ПЭК, СДЭК. Магистральные редукторы — в специальной упаковке с амортизацией для защиты мембраны.

СФЕРЫ ПРИМЕНЕНИЯ МАГИСТРАЛЬНЫХ РЕДУКТОРОВ HARRIS

Сварочные цеха и участки:

Централизованная подача ацетилена, кислорода, защитных газов к 3–10 постам. Harris 847 — основа газораспределительных систем.

Газорезательные линии:

Стабильная подача кислорода 10–15 бар к резакам при одновременной работе нескольких постов. Harris 847-15 с PRV.

Лабораторные и аналитические магистрали:

Нержавеющий H47 для подачи особо чистых Ar, He, N₂ к хроматографам, масс-спектрометрам и испытательным стендам.

Распределительные коллекторы:

Harris 846 и 847 в газовых шкафах и на распределительных рампах для снижения магистрального давления до рабочего.

Магистральный расходомер Harris 653 (653-30FLAR)

Газ: аргон / CO₂
Вход: 10 бар (магистраль)
Расход: 0–30 л/мин, расходомер 0–34
Исполнение: блокируемое (L)

Цена

по договоренности

Магистральный расходомер Harris 846-15-L-AR-CD — Ar/CO₂, 0–15 л/мин

Газ: Ar / CO₂ (двойная шкала)
Вход: 25 бар (магистраль)
Flow-gauge: 0–15 л/мин
Монтаж: магистральный, в разрыв трубы

Цена

по договоренности

Магистральный расходомер Harris 846-30-L-AR-CD — Ar/CO₂, 0–30 л/мин

Газ: Ar / CO₂ (двойная шкала)
Вход: 25 бар (магистраль)
Flow-gauge: 0–30 л/мин
Монтаж: магистральный, в разрыв трубы

Цена

по договоренности

Магистральный расходомер Harris 846-50-L-AR-CD — Ar/CO₂, 0–50 л/мин

Газ: Ar / CO₂ (двойная шкала)
Вход: 25 бар (магистраль)
Flow-gauge: 0–50 л/мин
Монтаж: магистральный, в разрыв трубы

Цена

по договоренности

Магистральный расходомерный редуктор Harris 353 (353-30F-ARC)

Газ: аргон / CO₂ / смесь
Вход: 10 бар (магистраль)
Расход: 0–30 л/мин
Корпус: кованая латунь, PTFE-клапан

Цена

по договоренности

Магистральный редуктор Harris 846-1.5-AC — ацетилен, 0–1,5 бар, 13 м³/ч

Газ: ацетилен (C₂H₂)
Вход/выход: 25 бар → 0–1,5 бар
Расход: 13 м³/ч (по воздуху)
Монтаж: магистральный, в разрыв трубы

Цена

по договоренности

Магистральный редуктор Harris 846-10 — Ar/CO₂/N₂, 0–10 бар, 95 м³/ч

Газ: Ar / CO₂ / N₂ / Air / He / H₂ / CH₄ (выбирается при заказе)
Вход/выход: 25 бар → 0–10 бар
Расход: 95 м³/ч (по воздуху)
Монтаж: магистральный, в разрыв трубы

Цена

по договоренности

Магистральный редуктор Harris 846-10-OX — кислород, 0–10 бар, 95 м³/ч

Газ: кислород (O₂, обезжиренное OX)
Вход/выход: 25 бар → 0–10 бар
Расход: 95 м³/ч (по воздуху)
Монтаж: магистральный, в разрыв трубы

Цена

по договоренности

Магистральный редуктор Harris 846-4-LP — пропан, 0–4 бар, 76 м³/ч

Газ: пропан/бутан (LPG)
Вход/выход: 25 бар → 0–4 бар
Расход: 76 м³/ч (по воздуху)
Монтаж: магистральный, в разрыв трубы

Цена

по договоренности

Магистральный редуктор Harris 847-1.5-AC — ацетиленовый, выход 0–1,5 бар

Газ: ацетилен
Выходное давление: 0–1,5 бар
Входное давление: до 25 бар
Расход (воздух): 13 м³/ч

Цена

по договоренности

Магистральный редуктор Harris 847-10 — инертные газы с PRV, выход 0–10 бар

Газ: Ar, CO₂, N₂, He, воздух
Выходное давление: 0–10 бар
Расход (воздух): 95 м³/ч
PRV: встроенный

Цена

по договоренности

Магистральный редуктор Harris 847-10-OX — кислородный с PRV, выход 0–10 бар

Газ: кислород (обезжиренный)
Выходное давление: 0–10 бар
Расход (воздух): 95 м³/ч
PRV: встроенный

Цена

по договоренности

Магистральный редуктор Harris 847-15 — инертные газы с PRV, выход 0–15 бар

Газ: Ar, CO₂, N₂, He, воздух
Выходное давление: 0–15 бар
Расход (воздух): 135 м³/ч
PRV: встроенный

Цена

по договоренности

Магистральный редуктор Harris 847-15-L-AR/CD — Ar/CO₂ с расходомером 0–15 л/мин

Газ: Ar / CO₂
Расходомер: 0–15 л/мин
Входное давление: до 25 бар
Мембрана: 68 мм усиленная

Цена

по договоренности

Магистральный редуктор Harris 847-15-OX — кислородный с PRV, выход 0–15 бар

Газ: кислород (обезжиренный)
Выходное давление: 0–15 бар
Расход (воздух): 135 м³/ч
PRV: встроенный

Цена

по договоренности

Магистральный редуктор Harris 847-30-L-AR/CD — Ar/CO₂ с расходомером 0–30 л/мин

Газ: Ar / CO₂
Расходомер: 0–30 л/мин
Входное давление: до 25 бар
Мембрана: 68 мм усиленная

Цена

по договоренности

Показано с 1 по 16 из 28 (всего 2 страниц)
