Расходомерные редукторы Harris с ротаметром

Расходомерные редукторы Harris — баллонные регуляторы давления с интегрированным ротаметром для прямого визуального контроля расхода защитного газа при полуавтоматической и аргонодуговой сварке. Суффикс F (flowmeter) в артикуле обозначает встроенный расходомер со шкалой в л/мин, калиброванной под конкретный газ — аргон, углекислый газ или смесь Ar/CO₂. Линейка F-серии охватывает 8 базовых моделей от лёгкого 601D-F до нержавеющего 925D-F с расходом до 30 л/мин.

F-серия Harris: конструкция и принцип работы расходомерных редукторов

Расходомерный редуктор Harris объединяет в одном корпусе два узла: одноступенчатый регулятор давления мембранного типа и ротаметр с плавающим шариком-поплавком. Газ из баллона проходит через регулятор, где давление снижается до предустановленного значения (обычно 2–4 бар), а затем поступает в измерительную трубку расходомера. Поплавок поднимается в вертикальной прозрачной трубке пропорционально скорости потока; шкала на корпусе ротаметра показывает расход в л/мин.

Ключевые конструктивные особенности F-серии:

Шкала ротаметра: калибрована под конкретный газ — Ar (15 и 30 л/мин), CO₂ (20 и 50 л/мин), Ar/CO₂ смеси. Использование редуктора с шкалой другого газа приводит к ошибке измерения до 30 %
Входное давление: до 200 бар для латунных серий 600–800, до 230 бар для нержавеющей серии 900
Корпус редуктора: латунь CW617N (601D-F, 801D-F, 821D-F, 825D-F) или нержавеющая сталь AISI 316L (901D-F, 911DB-F, 925D-F) для агрессивных и особо чистых газов
Подключение: задний вход G3/8 или G3/4 (стандарт) и выход под шланг 8 × 13 мм с хомутом либо резьба G1/4 для быстроразъёмного соединения
Индикация давления: один манометр высокого давления на входе, ротаметр на выходе (выходной манометр отсутствует — его заменяет шкала расхода)

Все модели F-серии сертифицированы по EN ISO 2503:2009 и соответствуют Директиве PED 2014/68/EU. Маркировка CE подтверждает допуск к эксплуатации на территории РФ и ЕАЭС.

Как выбрать расходомерный редуктор Harris под задачу сварки

Подбор F-серии определяется тремя параметрами: тип защитного газа, требуемый диапазон расхода и материал корпуса. Harris предлагает прозрачную систему индексации:

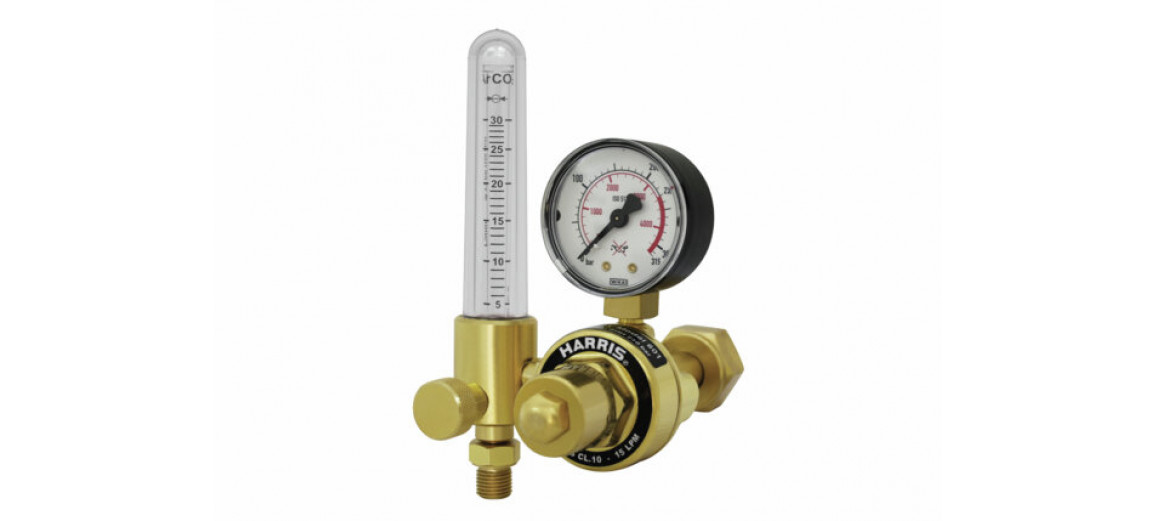

601D-F — лёгкий редуктор для TIG-сварки малых толщин, расход 0–15 л/мин аргона, масса 0,9 кг

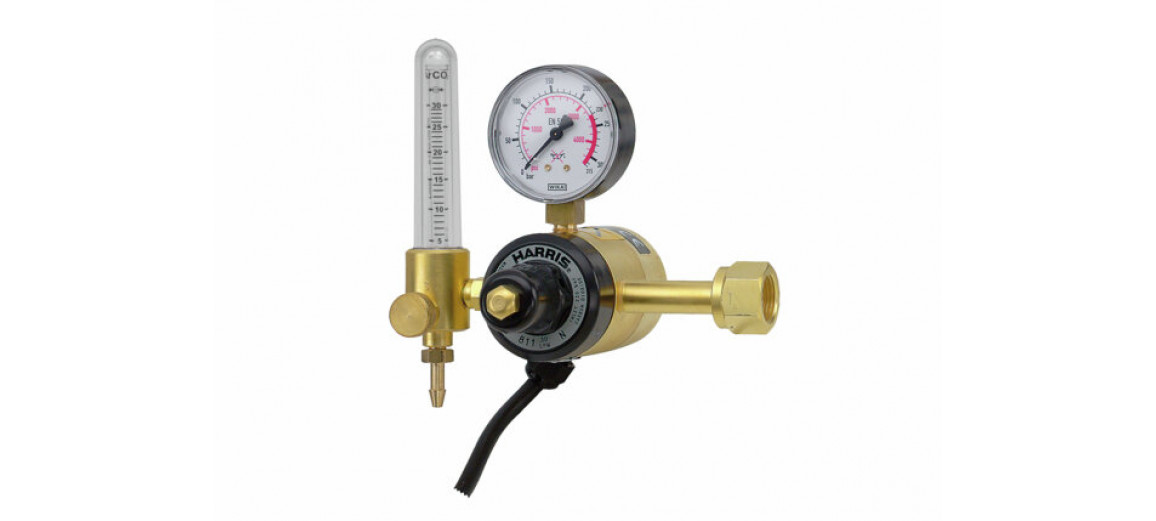

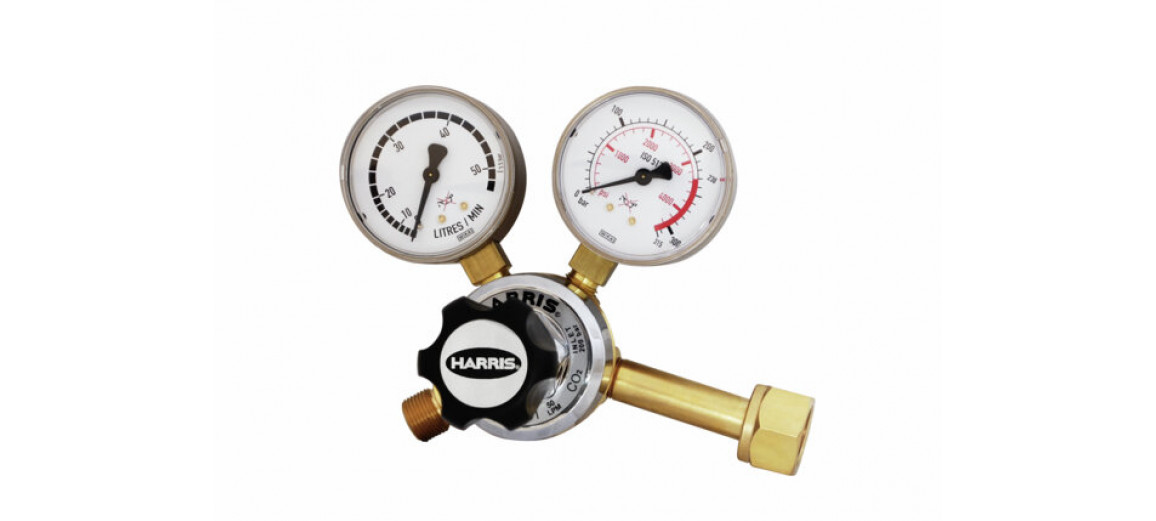

801D-F / 811DB-F — стандартные промышленные для MIG/MAG при токе 150–300 А, расход 0–30 л/мин, латунный корпус

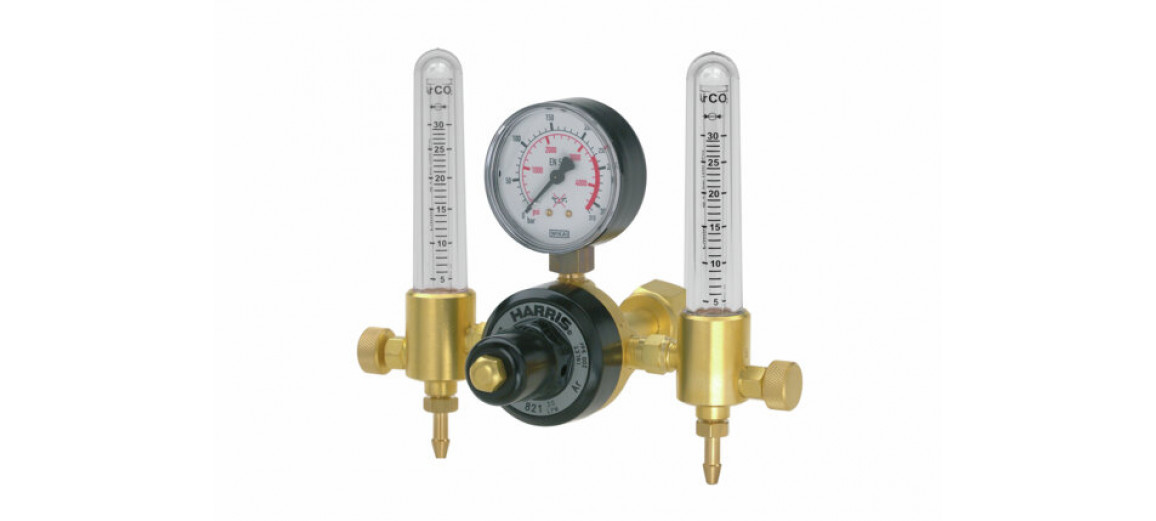

821D-F — расширенный диапазон выходного давления (до 230 бар вход), для многопостовых систем и механизированной сварки
825D-F — тяжёлый редуктор с увеличенной мембраной 76 мм, расход до 50 л/мин по Ar, для роботизированной MIG
901D-F / 911DB-F / 925D-F — нержавеющая серия 900 для подачи особо чистых газов и работы с агрессивными компонентами защитных смесей (CO₂ в сварке нержавейки, азотсодержащие смеси)

При выборе учитывайте тип газовой смеси: шкала ротаметра K = 1,0 относится к аргону 20 °C при 1 атм. Для CO₂ коэффициент K ≈ 0,85, для смеси Ar/CO₂ 82/18 — около 0,95. Harris предлагает двухшкальные модели F-2 с разметкой одновременно для Ar и CO₂, что снижает риск ошибки на 20 % по сравнению с односкальными аналогами. При переходе между газами без смены редуктора достаточно читать соответствующую шкалу — перекалибровка не требуется.

Преимущества расходомерных редукторов Harris:

Интегрированный ротаметр: прямое измерение расхода в л/мин без дополнительного прибора — один блок вместо связки «редуктор + расходомер»
Двухшкальные модели: одновременная разметка для Ar и CO₂ — переход между газами без замены редуктора, исключает систематическую ошибку измерения
Расход до 50 л/мин: тяжёлые модели серий 825/925 обеспечивают подачу для механизированной MIG-сварки и роботизированных комплексов
Нержавеющая версия 900: подача особо чистых защитных газов без деградации — для сварки нержавейки, титана и лабораторных задач
Сертификация CE + EN ISO 2503: прямой допуск к промышленной эксплуатации в РФ и странах ЕАЭС
Система суффиксов F / DB / D: артикул однозначно определяет газ, диапазон расхода и тип входа — ошибка подбора исключена

Как выбрать расходомерный редуктор Harris?

Тип защитного газа:

Ar — универсальный (TIG, MIG цветных металлов). CO₂ — чёрные стали MIG/MAG. Смеси Ar/CO₂ 82/18 — нержавейка MIG. Шкала должна совпадать с газом.

Диапазон расхода:

Ручная TIG — 6–12 л/мин (601D-F). Стандартная MIG — 12–20 л/мин (801D-F, 821D-F). Механизированная — 20–50 л/мин (825D-F, 925D-F).

Материал корпуса:

Латунь CW617N (серии 600–800) — стандартные условия. Нержавеющая сталь AISI 316L (серия 900) — особо чистые газы, агрессивные среды.

Тип входа:

Стандартный задний вход (G3/8 или G3/4) — открытая установка. Суффикс B (boxed/side) — боковой вход для монтажа в шкафах и стеснённых условиях.

Часто задаваемые вопросы (FAQ):

1Чем расходомерный редуктор F-серии отличается от обычного?

F-серия имеет встроенный ротаметр со шкалой в л/мин вместо второго манометра выходного давления. Прямое измерение расхода защитного газа без отдельного прибора.

2Можно ли использовать один редуктор Harris F для Ar и CO₂?

Да, если выбрана двухшкальная модель (F-2) с разметкой для обоих газов. Односкальную модель для Ar нельзя использовать с CO₂ — ошибка измерения до 30 %.

3Какая точность расходомера в серии Harris F?

±5 % от шкалы при калибровочных условиях (20 °C, 1 атм на выходе). Для точности лабораторного класса применяйте электронные массовые расходомеры.

4Какой диапазон расхода у расходомерных редукторов Harris?

601D-F — 0–15 л/мин. 801D-F, 821D-F, 911DB-F — 0–30 л/мин. Тяжёлые 825D-F, 925D-F — 0–50 л/мин по аргону. По CO₂ — уменьшение на 10–15 %.

5Совместимы ли Harris F-редукторы с российскими баллонами?

Да, через переходник с резьбы G3/8 или G3/4 на отечественную W21,8 × 1/14. Переходники поставляем отдельно или в комплекте по запросу.

Базовые модели F-серии Harris: классификация по задаче

Лёгкие расходомерные редукторы — 601D-F

Harris 601D-F — начальная модель F-серии. Компактный латунный корпус CW617N, мембрана 47 мм, масса 0,9 кг. Расход 0–15 л/мин по аргону, вход до 200 бар. Применяется для ручной TIG-сварки малых толщин (до 5 мм), портативных сварочных комплектов и выездных работ. Выпускается в 2 исполнениях для Ar/CO₂.

Стандартные промышленные — 801D-F, 811DB-F, 821D-F

Основная рабочая линейка для MIG/MAG-сварки при токах 150–300 А. Латунный корпус CW617N, мембрана 55 мм, расход 0–30 л/мин по аргону. Модели 801D-F (8 исполнений) и 821D-F (8 исполнений) различаются входным давлением: 200 бар против 230 бар. Серия DB (811DB-F) — двойная система (D + B): повышенный расход и боковой вход для стеснённого монтажа в сварочных постах и шкафах.

Тяжёлые расходомерные — 825D-F

Harris 825D-F — тяжёлый расходомерный редуктор с увеличенной мембраной 76 мм и расходом до 50 л/мин по аргону. Применяется в роботизированных MIG-комплексах, многопостовых системах с централизованной раздачей газа и на линиях механизированной наплавки. Латунный корпус CW617N, вход до 230 бар, выход под шланг 10 × 15 мм.

Нержавеющая серия 900 — 901D-F, 911DB-F, 925D-F

Корпус из нержавеющей стали AISI 316L, входное давление до 230 бар. Серия 900 повторяет типоразмеры латунной серии 800 (901D-F ≈ 801D-F, 925D-F ≈ 825D-F), но предназначена для подачи особо чистых защитных газов, смесей с высоким содержанием CO₂, азотных и гелиевых смесей для сварки нержавейки и цветных металлов. Используется в лабораториях, на производствах высокочистой сварки (аэрокосмос, медицинские имплантаты, фармацевтические реакторы).

Условия поставки расходомерных редукторов Harris в ПЛАЗМАСНАБ

1Заводская калибровка:

Каждый редуктор F-серии откалиброван на заводе Harris под конкретный газ. Калибровочный сертификат входит в комплект.

2Подбор под газ:

Инженер поможет выбрать модель под рабочий газ (Ar, CO₂, смесь) и диапазон расхода. Консультация бесплатна.

3Отправка в день оплаты:

Складские артикулы серий 801D-F и 821D-F отгружаем в день поступления оплаты. Упаковка включена.

4ТК по всей России:

Деловые Линии, ПЭК, СДЭК и другие перевозчики. Доставка от Калининграда до Владивостока.

СФЕРЫ ПРИМЕНЕНИЯ РАСХОДОМЕРНЫХ РЕДУКТОРОВ HARRIS F

MIG/MAG-сварка:

Подача Ar, CO₂ и смесей к полуавтоматам при токах 150–300 А. Прямой контроль расхода защитного газа. Серии 801D-F, 821D-F, 811DB-F.

TIG-сварка:

Аргонодуговая сварка цветных металлов, тонколистовой стали, нержавейки. Лёгкая серия 601D-F для выездных работ, 901D-F для особо чистого Ar.

Роботизированные сварочные комплексы:

Тяжёлые редукторы 825D-F и 925D-F обеспечивают расход до 50 л/мин для механизированной MIG-сварки на линиях серийного производства.

Лабораторная и прецизионная сварка:

Нержавеющая серия 900 для подачи особо чистых газов без деградации — аэрокосмическая промышленность, медицинские имплантаты, фармацевтические реакторы.

Редуктор Harris 911DB-15-F — нержавеющий расходомерный с боковым входом, 0–15 л/мин

Расход: 0–15 л/мин (Ar/CO₂)
Вход: боковой, до 230 бар
Корпус: AISI 316L
Применение: MIG нержавейки

Цена

по договоренности

Расходомерный редуктор Harris 351 (351-30F-ARC)

Газ: аргон
Расход: 0–30 л/мин
Манометр: 0–315 бар
Корпус: кованая латунь, PTFE-клапан

Цена

по договоренности

Расходомерный редуктор Harris 411 для CO₂ (411-15, 411-30)

Газ: углекислый газ
Предустановка: 3,5 бар
Расход: 0–15 или 0–30 л/мин
Корпус: многоребристый чёрный алюминий

Цена

по договоренности

Расходомерный редуктор Harris 801D-15-F-AR/CD — Ar/CO₂, 0–15 л/мин, задний вход

Газ: Ar / CO₂ (двойная шкала)
Расходомер: 0–15 л/мин
Входное давление: до 230 бар
Выходное давление: 3,5 бар (предустановлено)

Цена

по договоренности

Расходомерный редуктор Harris 801D-20-F-FG — формирующий газ, 0–20 л/мин, задний вход

Газ: формирующий (Ar/CO₂ 82/18)
Расходомер: 0–20 л/мин
Входное давление: до 230 бар
Выходное давление: 3,5 бар (предустановлено)

Цена

по договоренности

Расходомерный редуктор Harris 801D-30-F-AR/CD — Ar/CO₂, 0–30 л/мин, задний вход

Газ: Ar / CO₂ (двойная шкала)
Расходомер: 0–30 л/мин
Входное давление: до 230 бар
Выходное давление: 3,5 бар (предустановлено)

Цена

по договоренности

Расходомерный редуктор Harris 801D-50-F-FG — формирующий газ, 0–50 л/мин, задний вход

Газ: формирующий Ar/CO₂ 82/18
Расходомер: 0–50 л/мин
Входное давление: до 230 бар
Выходное давление: 3,5 бар (предустановлено)

Цена

по договоренности

Расходомерный редуктор Harris 801DB-15-F-AR/CD — Ar/CO₂, 0–15 л/мин, боковой вход

Газ: Ar / CO₂ (двойная шкала)
Расходомер: 0–15 л/мин
Входное давление: до 230 бар
Подключение: боковой вход G3/8 (DB)

Цена

по договоренности

Расходомерный редуктор Harris 801DB-20-F-FG — формирующий газ, 0–20 л/мин, боковой вход

Газ: формирующий Ar/CO₂ 82/18
Расходомер: 0–20 л/мин
Входное давление: до 230 бар
Подключение: боковой вход G3/8 (DB)

Цена

по договоренности

Расходомерный редуктор Harris 801DB-30-F-AR/CD — Ar/CO₂, 0–30 л/мин, боковой вход

Газ: Ar / CO₂ (двойная шкала)
Расходомер: 0–30 л/мин
Входное давление: до 230 бар
Подключение: боковой вход G3/8 (DB)

Цена

по договоренности

Расходомерный редуктор Harris 801DB-50-F-FG — формирующий газ, 0–50 л/мин, боковой вход

Газ: формирующий Ar/CO₂ 82/18
Расходомер: 0–50 л/мин
Входное давление: до 230 бар
Подключение: боковой вход G3/8 (DB)

Цена

по договоренности

Расходомерный редуктор Harris 901D-15-F-AR/CD — нержавеющий, 0–15 л/мин, Ar/CO₂

Расход (ротаметр): 0–15 л/мин
Газ: Ar / CO₂
Входное давление: до 300 бар
Корпус: AISI 316L

Цена

по договоренности

Расходомерный редуктор Harris 901D-20-F-FG — нержавеющий, 0–20 л/мин, формирующий газ

Расход (ротаметр): 0–20 л/мин
Газ: формирующий (Ar/CO₂ 82/18)
Входное давление: до 300 бар
Корпус: AISI 316L

Цена

по договоренности

Расходомерный редуктор Harris 901D-30-F-AR/CD — нержавеющий, 0–30 л/мин, Ar/CO₂

Расход (ротаметр): 0–30 л/мин
Газ: Ar / CO₂
Входное давление: до 300 бар
Корпус: AISI 316L

Цена

по договоренности

Расходомерный редуктор Harris 901D-50-F-FG — нержавеющий, 0–50 л/мин, формирующий газ

Расход (ротаметр): 0–50 л/мин
Газ: формирующий (Ar/CO₂ 82/18)
Входное давление: до 300 бар
Корпус: AISI 316L

Цена

по договоренности

Редуктор Harris 601D-15-F-AR-CD — расходомерный, 0–15 л/мин

Расход: 0–15 л/мин (Ar/CO₂)
Вход: до 200 бар
Корпус: латунь CW617N
Масса: 0,9 кг

Цена

по договоренности

Показано с 1 по 16 из 35 (всего 3 страниц)
