Регуляторы расхода Harris L-серии

Регуляторы расхода Harris L-серии — баллонные редукторы давления с интегрированным flow-gauge (шкальным индикатором расхода на выходном манометре) для управления подачей защитного газа при MIG/MAG и TIG-сварке. Суффикс L в артикуле (801D-L, 814-L, 925D-L) обозначает датчик расхода на выходе — альтернатива ротаметру F-серии, компактнее и устойчивее к вибрации. Линейка L-серии включает 13 базовых моделей от лёгкого 601-L до нержавеющего 942-WL с расходом до 50 л/мин.

L-серия Harris: конструкция регуляторов расхода с flow-gauge

Регулятор расхода Harris L-серии — одноступенчатый редуктор с выходным манометром, шкала которого отградуирована в л/мин подачи защитного газа вместо бар давления. Принцип действия: на выходе редуктора стоит калиброванное сужение (дроссельная шайба с фиксированным проходным сечением); расход газа через дроссель однозначно связан с давлением до него. Манометр с градуировкой в л/мин показывает расход напрямую — без ротаметра и без дополнительного оборудования.

Ключевые конструктивные особенности L-серии:

Flow-gauge вместо ротаметра: стрелочный манометр со шкалой 0–30 или 0–50 л/мин — компактнее, дешевле и устойчивее к вибрации, чем ротаметр F-серии
Калиброванный дроссель: фиксированное сечение под конкретный газ (Ar, CO₂, Ar/CO₂ смесь) — шкала манометра действительна только для калибровочного газа
Материал корпуса: латунь CW617N для серий 601–818 или нержавеющая сталь AISI 316L для серий 901–942 (агрессивные и особо чистые газы)
Входное давление: до 200 бар для латунных серий, до 230 бар для нержавеющих
Водоохлаждаемые варианты: суффикс WL (842-WL, 942-WL) — для непрерывной работы в роботизированных MIG-комплексах, где стандартный редуктор обмерзает из-за расширения CO₂ или смеси Ar/CO₂

Все модели L-серии сертифицированы по EN ISO 2503:2009 и соответствуют Директиве PED 2014/68/EU. Маркировка CE допускает эксплуатацию в РФ и странах ЕАЭС.

Как выбрать регулятор расхода Harris L под задачу

Выбор модели L-серии определяется четырьмя параметрами: тип защитного газа, требуемый диапазон расхода, интенсивность эксплуатации и материал баллонной арматуры.

601-L — лёгкая TIG-сварка, расход 0–15 л/мин, латунь, для выездных комплектов и мастерских
801D-L / 811DB-L — стандартная промышленная MIG-сварка 150–300 А, латунь, расход до 30 л/мин, модель DB — с боковым входом для шкафов
814-L / 818-L — компактные промышленные варианты, различаются диапазоном выходного давления (814 — до 4 бар, 818 — до 10 бар)
825D-L / 842-WL — тяжёлые редукторы для роботизированной MIG и многопостовых систем; WL — с водоохлаждением
901D-L / 914-L / 918-L — нержавеющие аналоги средних моделей для особо чистых газов и работы с CO₂/N₂ при сварке нержавейки
925D-L / 911DB-L / 942-WL — тяжёлые нержавеющие для агрессивных и особо чистых газов в лабораторных и прецизионных задачах

Шкала flow-gauge откалибрована под калибровочный газ — чаще всего Ar при 20 °C. Для CO₂ коэффициент пересчёта K ≈ 0,85, для смеси Ar/CO₂ 82/18 — около 0,95. Harris поставляет L-редукторы с двумя шкалами (Ar/CO₂ на одном циферблате), что исключает систематическую ошибку при переходе между газами. Если основная задача — серийная сварка на одном газе, выбирайте односкальную модель; при частой смене газов — двухшкальную.

Преимущества регуляторов расхода Harris L-серии:

Flow-gauge вместо ротаметра: стрелочный манометр с градуировкой л/мин — компактнее и устойчивее к вибрации в мобильных сварочных постах
Двухшкальные модели: разметка для Ar и CO₂ одновременно — переход между газами без замены редуктора
Водоохлаждаемая версия WL: модели 842-WL и 942-WL работают в роботизированной MIG без обмерзания при интенсивной подаче CO₂
Широкий диапазон расхода: от 0–15 л/мин (601-L) до 0–50 л/мин (825D-L, 925D-L) — одна линейка покрывает TIG, ручную и механизированную MIG
Нержавеющая серия 900: для особо чистых газов, высокого CO₂, азотных смесей — сварка нержавейки и лабораторные задачи
Сертификация EN ISO 2503 + CE: допуск к промышленной эксплуатации в РФ и ЕАЭС без дополнительных согласований

Как выбрать регулятор расхода Harris L?

Тип защитного газа:

Ar — чистый (TIG, MIG цветных металлов). CO₂ — чёрные стали MIG/MAG. Смеси Ar/CO₂ 82/18 — нержавейка. Шкала flow-gauge должна совпадать с газом.

Требуемый расход:

Ручная TIG — 6–12 л/мин (601-L). MIG средний ток — 12–20 л/мин (801D-L, 814-L). Механизированная — 20–50 л/мин (825D-L, 842-WL).

Режим эксплуатации:

Прерывистая сварка — стандартные модели. Непрерывная роботизированная — водоохлаждаемые WL (842-WL, 942-WL) против обмерзания.

Материал корпуса:

Латунь CW617N (601–818) — стандартные условия. Нержавейка AISI 316L (901–942) — особо чистые газы и агрессивные среды.

Часто задаваемые вопросы (FAQ):

1Чем регулятор расхода L-серии отличается от F-серии?

F-серия имеет механический ротаметр с поплавком — прямое визуальное измерение. L-серия использует flow-gauge (стрелочный манометр со шкалой л/мин) — компактнее, устойчивее к вибрации, но менее универсален при смене газа.

2Когда выбирать водоохлаждаемый редуктор WL?

Если подача CO₂ превышает 15 л/мин в непрерывном режиме или сварочный цикл длится более 5 минут без пауз. Стандартный редуктор обмерзает на клапане из-за адиабатического охлаждения — падает точность, возможен срыв подачи.

3Какая точность flow-gauge в L-серии Harris?

±10 % от шкалы при стандартных условиях (20 °C, выходное давление 2–4 бар). Для лабораторной точности применяйте массовые электронные расходомеры.

4Какой диапазон расхода у L-регуляторов Harris?

601-L — 0–15 л/мин. 801D-L, 814-L, 818-L — 0–30 л/мин. 825D-L, 842-WL, 925D-L, 942-WL — 0–50 л/мин по аргону. По CO₂ — уменьшение на 10–15 %.

5Чем серия Harris L лучше российских аналогов типа БКО?

Harris L — одноступенчатый мембранный регулятор с калиброванным flow-gauge (сертификат EN ISO 2503); БКО — двухступенчатый с поплавковым ротаметром. Harris точнее в измерении, компактнее, но дороже.

Модели регуляторов расхода Harris L: классификация по задаче

Лёгкие регуляторы расхода — 601-L

Harris 601-L — начальная модель L-серии для ручной TIG-сварки и портативных сварочных комплектов. Компактный латунный корпус CW617N, масса 0,9 кг, расход 0–15 л/мин по Ar. Входное давление до 200 бар. Применяется на выездных работах, в ремонтных мастерских и на малых производственных участках.

Стандартные промышленные — 801D-L, 811DB-L, 814-L, 818-L

Основная рабочая линейка для MIG/MAG-сварки при токах 150–300 А. Латунный корпус CW617N, мембрана 55 мм. Модель 801D-L (10 исполнений) — самая универсальная; 811DB-L (5 исполнений, с боковым входом) — для монтажа в сварочных шкафах; 814-L (6 исполнений) — компактный вариант с выходом до 4 бар; 818-L (6 исполнений) — с выходом до 10 бар для повышенных требований.

Тяжёлые и водоохлаждаемые — 825D-L, 842-WL

Harris 825D-L — тяжёлый регулятор с увеличенной мембраной 76 мм, расход до 50 л/мин. Harris 842-WL — водоохлаждаемая версия с суффиксом WL, предназначена для роботизированных MIG-комплексов и непрерывной механизированной сварки. Водяное охлаждение предотвращает обмерзание редуктора при подаче больших объёмов CO₂ или богатых CO₂ смесей.

Нержавеющие — 901D-L, 911DB-L, 914-L, 918-L, 925D-L, 942-WL

Корпус из нержавеющей стали AISI 316L, входное давление до 230 бар. Серия 900 повторяет типоразмеры латунной серии 800, но рассчитана на подачу особо чистых газов и смесей с высоким содержанием CO₂. Применяется при сварке нержавейки и цветных металлов, в лабораториях, аэрокосмической и пищевой промышленности. Водоохлаждаемый 942-WL — флагман серии для прецизионной роботизированной сварки.

Условия поставки регуляторов расхода Harris в ПЛАЗМАСНАБ

1Калибровка под газ:

Каждая модель L-серии откалибрована на заводе Harris под указанный газ. Калибровочный сертификат в комплекте.

2Подбор под задачу:

Инженер подберёт модель по типу газа, диапазону расхода и режиму эксплуатации. Ответ в течение 2 часов.

3Ходовые позиции со склада:

Модели 801D-L, 814-L, 901D-L отгружаем в день оплаты. Редкие WL-варианты — 2–3 недели под заказ.

4Доставка по всей России:

Деловые Линии, ПЭК, СДЭК. Упаковка для транспортных компаний включена.

СФЕРЫ ПРИМЕНЕНИЯ РЕГУЛЯТОРОВ РАСХОДА HARRIS L

Полуавтоматическая сварка MIG/MAG:

Подача Ar, CO₂ и смесей к полуавтоматам 150–300 А. Прямой контроль расхода защитного газа. Серии 801D-L, 811DB-L, 814-L, 818-L.

Аргонодуговая TIG-сварка:

Ручная TIG для цветных металлов, нержавейки, титана. Модель 601-L для выездных комплектов, 901D-L для особо чистого Ar.

Роботизированные сварочные линии:

Непрерывная подача газа с водоохлаждаемыми моделями 842-WL и 942-WL. Расход до 50 л/мин без обмерзания редуктора.

Прецизионная сварка нержавейки и титана:

Нержавеющая серия 900 для подачи особо чистых газов — авиакосмос, медицинская техника, пищевое оборудование.

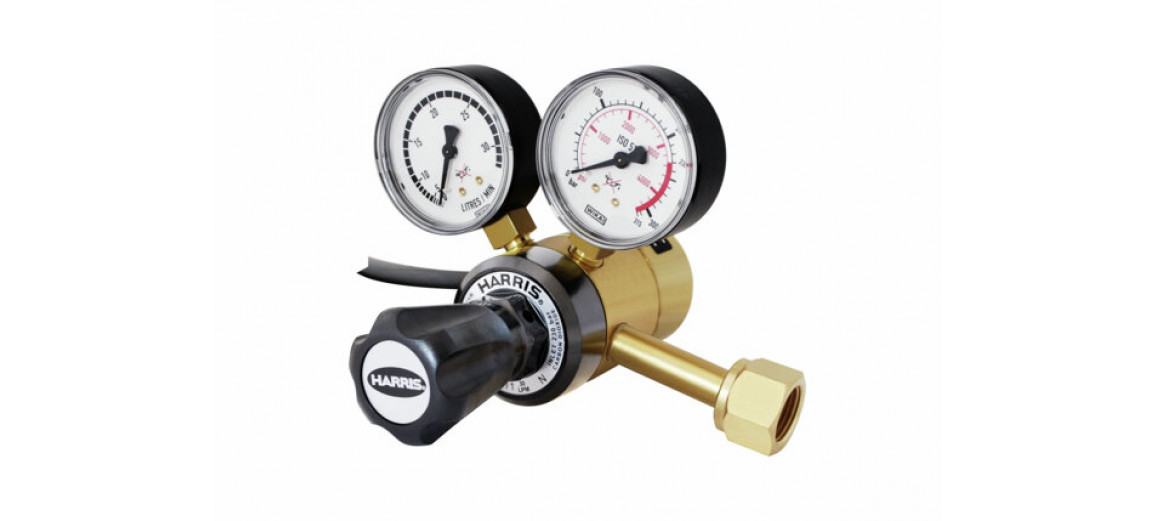

Редуктор Harris 811DB-15-L-CD — регулятор расхода с боковым входом, 0–15 л/мин

Расход: 0–15 л/мин (Ar/CO₂)
Вход: боковой, до 200 бар
Корпус: латунь CW617N
Масса: 1,4 кг

Цена

по договоренности

Редуктор Harris 811DB-30-L-CD — регулятор расхода боковой вход, 0–30 л/мин

Расход: 0–30 л/мин (Ar/CO₂)
Вход: боковой, до 200 бар
Корпус: латунь CW617N
Масса: 1,4 кг

Цена

по договоренности

Регулятор расхода Harris 25GX-L (flowgauge, блокируемый)

Газ: аргон / CO₂ / смесь
Расход: 0–15 / 0–30 / 0–50 л/мин
Мембрана: Ø 70 мм
Исполнение: блокируемое (L)

Цена

по договоренности

Регулятор расхода Harris 801D-15-L-AR/CD — Ar/CO₂, 0–15 л/мин, flow-gauge

Газ: аргон / CO₂ (двойная шкала AR/CD)
Расход: 0–15 л/мин
Входное давление: до 230 бар
Выходное давление: 3,5 бар (preset)

Цена

по договоренности

Регулятор расхода Harris 801D-30-L-AR/CD — Ar/CO₂, 0–30 л/мин, flow-gauge

Газ: аргон / CO₂ (двойная шкала AR/CD)
Расход: 0–30 л/мин
Входное давление: до 230 бар
Выходное давление: 3,5 бар (preset)

Цена

по договоренности

Регулятор расхода Harris 801D-30-L-FG — формирующий газ, 0–30 л/мин

Газ: формирующий (Ar/CO₂ 82/18)
Расход: 0–30 л/мин
Входное давление: до 230 бар
Выходное давление: 3,5 бар (preset)

Цена

по договоренности

Регулятор расхода Harris 801D-50-L-AR/CD — Ar/CO₂, 0–50 л/мин, flow-gauge

Газ: аргон / CO₂ (двойная шкала AR/CD)
Расход: 0–50 л/мин (макс. в серии L)
Входное давление: до 230 бар
Выходное давление: 3,5 бар (preset)

Цена

по договоренности

Регулятор расхода Harris 801D-50-L-FG — формирующий газ, 0–50 л/мин

Газ: формирующий (Ar/CO₂ 82/18)
Расход: 0–50 л/мин (макс. в FG)
Входное давление: до 230 бар
Выходное давление: 3,5 бар (preset)

Цена

по договоренности

Регулятор расхода Harris 801DB-15-L-AR/CD — Ar/CO₂, 0–15 л/мин, чёрная отделка

Газ: аргон / CO₂ (двойная шкала AR/CD)
Расход: 0–15 л/мин
Входное давление: до 230 бар
Отделка: чёрный колпак и манометр (DB)

Цена

по договоренности

Регулятор расхода Harris 801DB-30-L-AR/CD — Ar/CO₂, 0–30 л/мин, чёрная отделка

Газ: аргон / CO₂ (двойная шкала AR/CD)
Расход: 0–30 л/мин
Входное давление: до 230 бар
Отделка: чёрный колпак и манометр (DB)

Цена

по договоренности

Регулятор расхода Harris 801DB-30-L-FG — формирующий газ, 30 л/мин, чёрный

Газ: формирующий (Ar/CO₂ 82/18)
Расход: 0–30 л/мин
Входное давление: до 230 бар
Отделка: чёрный колпак и манометр (DB)

Цена

по договоренности

Регулятор расхода Harris 801DB-50-L-AR/CD — Ar/CO₂, 0–50 л/мин, чёрный

Газ: аргон / CO₂ (двойная шкала AR/CD)
Расход: 0–50 л/мин (макс.)
Входное давление: до 230 бар
Отделка: чёрный колпак и манометр (DB)

Цена

по договоренности

Регулятор расхода Harris 801DB-50-L-FG — формирующий газ, 50 л/мин, чёрный

Газ: формирующий (Ar/CO₂ 82/18)
Расход: 0–50 л/мин (макс. в FG)
Входное давление: до 230 бар
Отделка: чёрный колпак и манометр (DB)

Цена

по договоренности

Регулятор расхода Harris 814D-15-L-AR-CD — Ar/CO₂, 0–15 л/мин, 230 бар

Газ: Ar, CO₂ (двойная шкала)
Расход: 0–15 л/мин
Вход: 230 бар, задний G3/8
Выход: 3,5 бар (предустановлено)

Цена

по договоренности

Регулятор расхода Harris 814D-30-L-AR-CD — Ar/CO₂, 0–30 л/мин, 230 бар

Газ: Ar, CO₂ (двойная шкала)
Расход: 0–30 л/мин
Вход: 230 бар, задний G3/8
Выход: 3,5 бар (предустановлено)

Цена

по договоренности

Регулятор расхода Harris 814D-50-L-AR-CD — Ar/CO₂, 0–50 л/мин, 230 бар

Газ: Ar, CO₂ (двойная шкала)
Расход: 0–50 л/мин
Вход: 230 бар, задний G3/8
Выход: 3,5 бар (предустановлено)

Цена

по договоренности

Показано с 1 по 16 из 50 (всего 4 страниц)
