Стол для плазменной резки металла с ЧПУ

Секционный стол для плазменной и термической резки металла с ЧПУ от ПЛАЗМАСНАБ — это промышленная технологическая оснастка, предназначенная для станков портального типа. Он подходит для высоконагруженных производств с круглосуточным режимом работы и раскроем листов толщиной до 220 мм. Вы можете купить координатный стол с пневматическим дымоудалением, высокой несущей способностью до 1750 кг/м² и гарантией напрямую от производителя с доставкой по России.

Выбор габаритов рабочей зоны

Мы предлагаем столы в различных исполнениях, что позволяет предприятиям купить стол плазменной резки, идеально подходящий под конкретные задачи и размеры используемого листового проката. Это исключает затраты на предварительную подготовку металла и оптимизирует цеховое пространство.

Стол станет фундаментом производства для изготовителей металлоконструкций, машиностроительных заводов и сервисных металлоцентров. Эффективный отвод продуктов сгорания не только защищает персонал от вредного влияния газов, но и препятствует оседанию металлической пыли на электронике оборудования, что существенно увеличивает общий срок службы цехового парка.

Подробное описание конструкции

Механическая независимость и двойной корпус

В отличие от встраиваемых решений, наш координатный стол для плазменной резки устанавливается как отдельно стоящая конструкция с центровочными болтами и анкерными отверстиями для идеального горизонтального позиционирования. Конструкция реализована по принципу двойного корпуса: между внутренними лотками и наружной рамой сформирован технологический воздушный промежуток (термический барьер). Такая «рубашка» полностью отсекает тепловой поток от внешнего силового каркаса, исключая критическую деформацию и нарушение геометрии рамы даже при длительном прогреве листов большой толщины.

Оптимизация формы реза

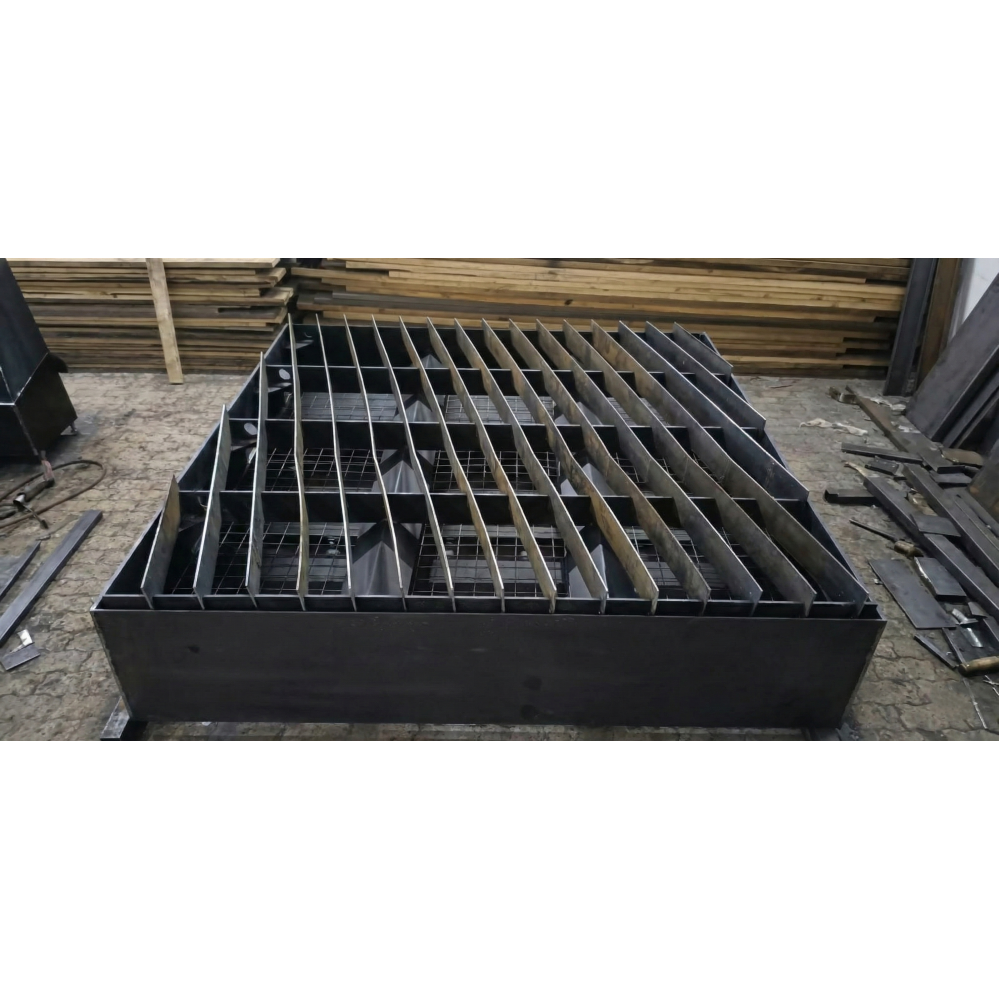

Вспомогательные пластины (ламели) расположены под рассчитанным углом, обеспечивающим минимальное пятно контакта с пламенем горелки. Это снижает количество нежелательных вспышек, которые могут негативно повлиять на форму реза и привести к образованию наплывов на нижней кромке детали. Дополнительно установлено защитное сито, которое предотвращает падение мелких вырезанных фрагментов в нижнюю часть стола.

Простота очистки и обслуживания

Конструкция спроектирована с учетом необходимости регулярного удаления шлака. Верхняя рама стола легко снимается, обеспечивая доступ к внутренним узлам. Шлаковые лотки оснащены специальными планками для удобного извлечения с помощью цехового крана. Съемные ламели позволяют быстро заменять изношенные элементы без разбора всей рамы. Секционная система управления вытяжкой расположена с одной стороны, что упрощает техническое обслуживание пневматических узлов.

Требования к подготовке основания (фундаменту)

Для обеспечения заявленной точности раскроя площадка должна соответствовать параметрам:

1. Тип покрытия: наличие ровного забетонированного пола толщиной не менее 150 мм.
2. Допуски: в зоне установки направляющих портала перепад высоты пола во всех направлениях не должен превышать 20 мм.

Почему выбирают ПЛАЗМАСНАБ

• Проверенное решение: тысячи часов наработки на реальных производствах без деформации рамы.
• Складская программа: оборудование в наличии, отгрузка за 1–3 дня.
• Инженерный сервис: консультации по интеграции и настройке системы аспирации.
• Гарантия и запчасти: компоненты пневматики всегда доступны на нашем складе.

Нужен расчет стоимости с учетом доставки или консультация по интеграции в ваш техпроцесс? Оставьте заявку — наш инженер подготовит технико-коммерческое предложение за 2 часа.
