- Итальянское качество — серия TIG TFS изготавливается на заводе Tigemma в Италии с контролем по стандартам ISO 9001.
- Автоматическая регенерация — импульсная продувка сжатым воздухом увеличивает ресурс картриджей до 24 месяцев без замены.
- Модульная конструкция — установка собирается из секций, что упрощает доставку и монтаж даже в стесненных условиях.
- Широкий диапазон — 7 моделей от 3 700 до 13 400 м3/ч закрывают потребности цехов площадью от 60 до 250 м2.
- Рециркуляция воздуха — очищенный поток возвращается в помещение, снижая затраты на отопление до 30% в холодный период.
- Соответствие нормативам — обеспечение концентрации вредных веществ ниже ПДК согласно ГОСТ 12.1.005-88.

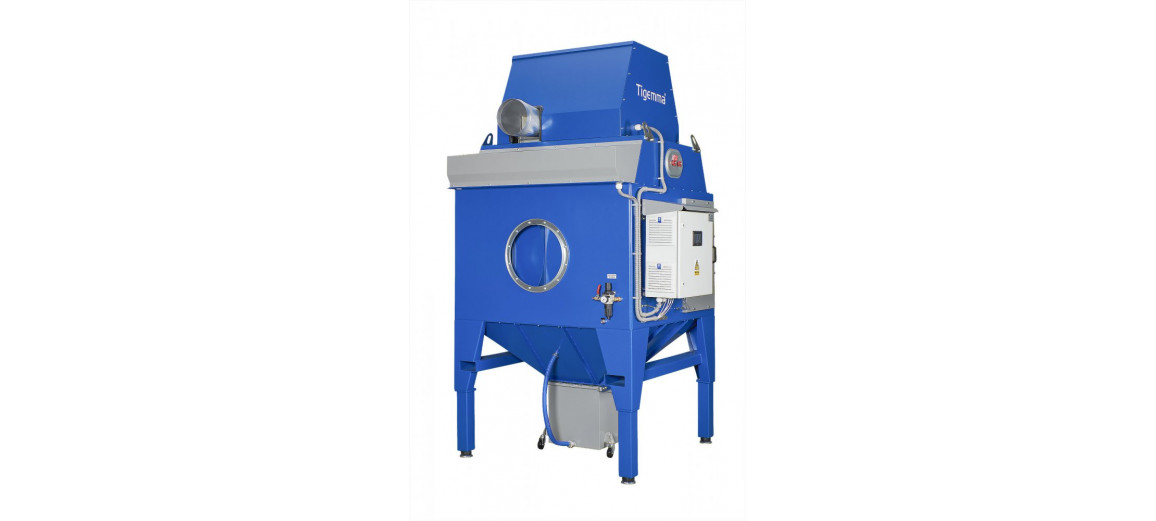

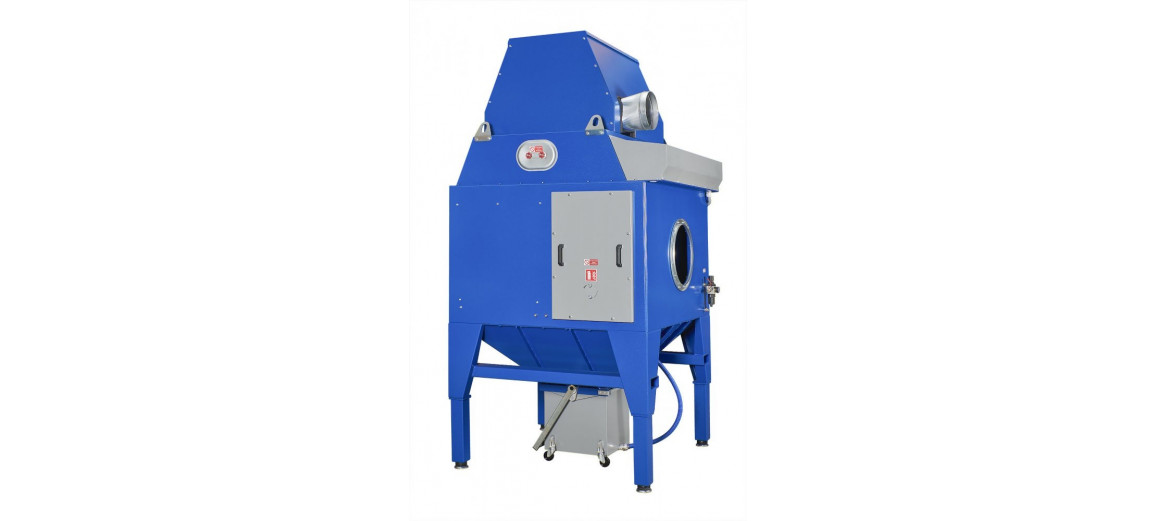

Фильтровентиляционные установки Tigemma TIG TFS
Фильтровентиляционные установки Tigemma серии TIG TFS — стационарное промышленное оборудование итальянского производства для очистки воздуха на участках сварки, плазменной и лазерной резки металла. Линейка включает 7 моделей производительностью от 3 700 до 13 400 м3/ч с площадью фильтрации от 63 до 224 м2. Ниже — подробное описание серии TIG TFS, технические особенности картриджной фильтрации и рекомендации по выбору модели под конкретные задачи вашего производства.
Серия Tigemma TIG TFS — стационарные ФВУ итальянского производства
Tigemma — итальянский производитель промышленных фильтровентиляционных систем, специализирующийся на стационарных установках для крупных производственных площадок. Серия TIG TFS разработана для централизованной очистки воздуха на участках, где одновременно работают несколько сварочных или режущих постов. В отличие от мобильных ФВУ, стационарные установки Tigemma подключаются к разветвленной сети воздуховодов и обслуживают целые цеха.
Каждая модель TIG TFS оснащена складчатыми картриджными фильтрами из полиэстера с антистатической обработкой. Площадь фильтрации варьируется от 63 м2 у компактной TIG TFS 3700 до 224 м2 у флагманской TIG TFS 13400. Увеличенная площадь фильтрующей поверхности обеспечивает низкое аэродинамическое сопротивление и стабильную производительность даже при высокой концентрации пыли. Класс очистки фильтров — не ниже F9, что гарантирует улавливание более 99,95% частиц размером от 0,5 мкм.
Ключевая особенность серии — система автоматической импульсной регенерации сжатым воздухом. Встроенный контроллер последовательно продувает каждый картридж короткими импульсами давлением 5–6 бар, сбрасывая накопленную пыль в бункер-накопитель. Регенерация происходит без остановки фильтровентиляционной установки: пока один картридж продувается, остальные продолжают фильтрацию. Это увеличивает срок службы фильтрующих элементов до 18–24 месяцев при двухсменной работе и значительно сокращает расходы на обслуживание.
Конструктивно ФВУ Tigemma TIG TFS выполнены в модульном корпусе из окрашенной стали толщиной 2 мм. Воздух подается через систему воздуховодов диаметром от 200 до 400 мм в зависимости от модели. Очищенный поток возвращается в помещение через выходной патрубок в верхней части корпуса, обеспечивая рециркуляцию и экономию тепла в зимний период. Согласно ГОСТ 12.1.005-88, предельная допустимая концентрация оксида железа в воздухе рабочей зоны составляет 6 мг/м3 — установки серии TIG TFS снижают фактическую концентрацию ниже этого порога.
Как подобрать модель Tigemma TIG TFS
Для выбора модели рассчитайте требуемый объем воздухообмена по формуле: V = S x h x K, где S — площадь цеха (м2), h — высота потолков (м), K — кратность обмена. При плазменной резке стали рекомендуемая кратность составляет 10–12 обменов в час. Например, для цеха площадью 150 м2 с потолками 5 м потребуется 150 x 5 x 10 = 7 500 м3/ч — подойдет модель TIG TFS 8400/140. Для участков ручной дуговой сварки достаточно кратности 6–8. Цех 100 м2 с потолками 6 м при сварке потребует 100 x 6 x 6 = 3 600 м3/ч — оптимальна младшая TIG TFS 3700/63.
Преимущества ФВУ Tigemma TIG TFS:
Как выбрать ФВУ Tigemma для вашего цеха?
Расчет производительности:
Определите объем цеха (S x h) и умножьте на кратность воздухообмена: 10–12 для плазменной резки, 6–8 для ручной сварки. Результат — требуемая производительность в м3/ч.
Тип загрязнений:
Для мелкодисперсного дыма при лазерной резке необходим класс фильтрации F9 и выше. Для крупной окалины от плазмы — циклонный предфильтр на входе. Все модели TIG TFS оснащены картриджами F9.
Интеграция в цех:
Стационарные TIG TFS подключаются к сети воздуховодов диаметром 200–400 мм. Модульная конструкция позволяет разместить установку в ограниченном пространстве.
Ресурс фильтров:
Автоматическая импульсная регенерация увеличивает срок службы картриджей до 18–24 месяцев. Установки работают без остановки во время продувки.
Часто задаваемые вопросы (FAQ):
1Какую производительность ФВУ Tigemma выбрать для цеха плазменной резки?
Рассчитайте по формуле V = S x h x K. Для плазменной резки K = 10–12. Цех 150 м2 с потолками 5 м потребует 7 500 м3/ч — подойдет TIG TFS 8400/140.
1Какую производительность ФВУ Tigemma выбрать для цеха плазменной резки?
Рассчитайте по формуле V = S x h x K. Для плазменной резки K = 10–12. Цех 150 м2 с потолками 5 м потребует 7 500 м3/ч — подойдет TIG TFS 8400/140.
2Чем Tigemma TIG TFS отличается от мобильных ФВУ?
TIG TFS — стационарные системы с подключением к сети воздуховодов. Обслуживают до 10 постов одновременно, тогда как мобильные ФВУ рассчитаны на 1–2 поста.
2Чем Tigemma TIG TFS отличается от мобильных ФВУ?
TIG TFS — стационарные системы с подключением к сети воздуховодов. Обслуживают до 10 постов одновременно, тогда как мобильные ФВУ рассчитаны на 1–2 поста.
3Как работает автоматическая регенерация картриджей в TIG TFS?
Контроллер последовательно продувает каждый картридж импульсами сжатого воздуха давлением 5–6 бар. Пыль сбрасывается в бункер без остановки фильтрации.
3Как работает автоматическая регенерация картриджей в TIG TFS?
Контроллер последовательно продувает каждый картридж импульсами сжатого воздуха давлением 5–6 бар. Пыль сбрасывается в бункер без остановки фильтрации.
4Можно ли подключить TIG TFS к существующей системе воздуховодов?
Да. Установки оснащены входными патрубками диаметром от 200 до 400 мм и совместимы со стандартными круглыми и прямоугольными воздуховодами.
4Можно ли подключить TIG TFS к существующей системе воздуховодов?
Да. Установки оснащены входными патрубками диаметром от 200 до 400 мм и совместимы со стандартными круглыми и прямоугольными воздуховодами.
5Какой срок службы картриджных фильтров в установках Tigemma?
При двухсменной работе — 18–24 месяцев благодаря автоматической регенерации. Индикатор перепада давления сигнализирует о необходимости замены.
5Какой срок службы картриджных фильтров в установках Tigemma?
При двухсменной работе — 18–24 месяцев благодаря автоматической регенерации. Индикатор перепада давления сигнализирует о необходимости замены.
Модель:TIG TFS 10000/168
Производительность:10000 м3/ч
Площадь фильтрации:168 м2
Цена
по договоренности
Модель:TIG TFS 11700/196
Производительность:11700 м3/ч
Площадь фильтрации:196 м2
Цена
по договоренности
Модель:TIG TFS 13400/224
Производительность:13400 м3/ч
Площадь фильтрации:224 м2
Цена
по договоренности
Модель:TIG TFS 3700/63
Производительность:3700 м3/ч
Площадь фильтрации:63 м2
Цена
по договоренности
Модель:TIG TFS 5000/84
Производительность:5000 м3/ч
Площадь фильтрации:84 м2
Цена
по договоренности
Модель:TIG TFS 6700/112
Производительность:6700 м3/ч
Площадь фильтрации:112 м2
Цена
по договоренности
Модель:TIG TFS 8400/140
Производительность:8400 м3/ч
Площадь фильтрации:140 м2
Цена
по договоренности
Показано с 1 по 7 из 7 (всего 1 страниц)
