Запчасти для сварочного полуавтомата KIT 400 PROCESSOR

Запчасти KIT 400 PROCESSOR — комплектующие для трансформаторного полуавтомата Kühtreiber с программируемым управлением и водяным охлаждением горелки. Аппарат работает в диапазоне 30–350 А, хранит до 160 сварочных параметров и применяется на производствах, где важна повторяемость настроек при серийной сварке. В каталоге ПЛАЗМАСНАБ — 50 наименований: силовые узлы, электроника, механизм подачи и элементы контура охлаждения.

Запчасти для KIT 400 PROCESSOR — устройство и программируемое управление

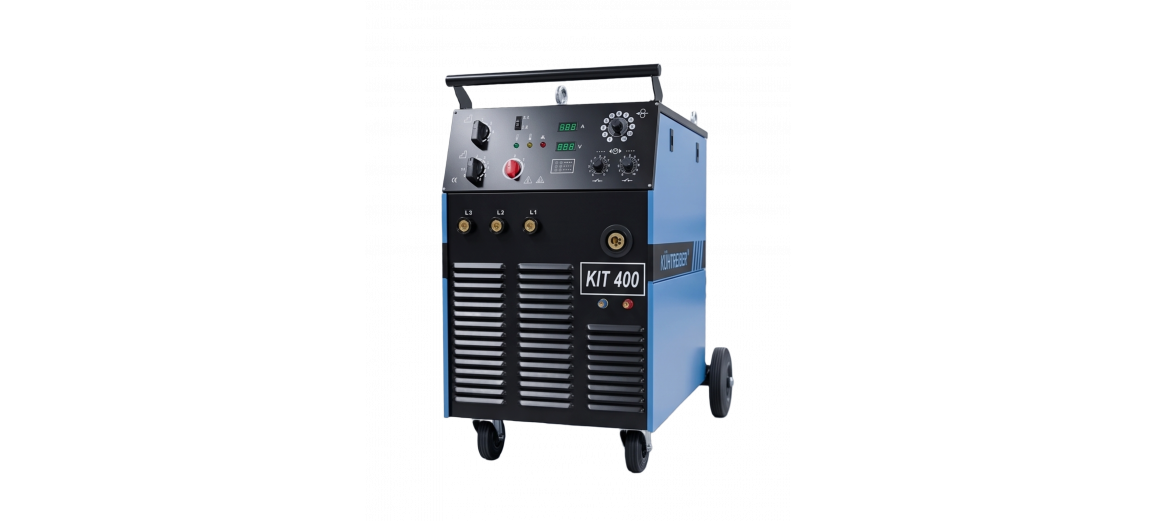

KIT 400 PROCESSOR (артикул 50573) — трансформаторный MIG/MAG полуавтомат Kühtreiber с водяным охлаждением горелки. Питание 3 × 400 В, сварочный ток 30–350 А, 40 ступеней регулировки напряжения. Масса ~147 кг, корпус серии 456 (872 × 620 × 880 мм), потребляемая мощность при ПВ 60 % — около 11 кВА. Класс изоляции F, степень защиты IP 21.

Версия PROCESSOR отличается от STANDART программируемым управлением: оператор сохраняет до 160 сварочных параметров и вызывает их одной кнопкой. В памяти — 8 предустановленных программ (2 типа газа × 4 диаметра проволоки). Скорость подачи проволоки регулируется от 0,5 до 20 м/мин с шагом 0,1 м/мин. Доступны режимы 2-тактной и 4-тактной сварки, предгаз, постгаз, Soft Start и подрезка проволоки (Burn Back). Цифровой индикатор отображает скорость подачи, а интерфейс UP/DOWN позволяет управлять параметрами дистанционно.

Архитектура аппарата и ключевые узлы:

Силовая часть. Главный трансформатор 355 (код 10880) обеспечивает ток до 350 А. Дроссель 400 Cu (код 10170) с медной обмоткой сглаживает пульсации тока. Выпрямитель 250-356 (код 30168) преобразует переменное напряжение в постоянное. Управляющий трансформатор 250-600 (код 10894) питает низковольтные цепи электроники.
Электроника PROCESSOR. Печатная плата AEK-802-008 (код 10470) заменяет три платы аналоговой версии одним модулем — упрощает диагностику. Трансформатор Processor/Synergic (код 31507) питает расширенную электронику управления.
Система водяного охлаждения. Насос C.E.M.E. (код 30006), радиатор 456 (код 30019) и канистра 456W (код 30044) образуют замкнутый контур. Датчик давления 5,5 бар (код 30325) контролирует целостность системы.
Механизм подачи проволоки. Четырёхроликовый CWF 510 (код 30472) с электродвигателем механизма подачи 356-600 (код 30460) обеспечивает подачу стальной (0,6–1,2 мм) и алюминиевой (0,8–1,2 мм) проволоки.

Как подобрать комплектующие для программируемого полуавтомата Kühtreiber

При ремонте KIT 400 PROCESSOR учитывайте, что ряд деталей уникален для этой версии и не взаимозаменяем со STANDART:

Плата AEK-802-008 (код 10470) — единственный модуль управления; заказ по коду исключает путаницу с тремя платами аналоговой версии.
Трансформатор Processor/Synergic (код 31507) — отсутствует в STANDART, питает программируемую логику.
Газовый клапан 24V с фильтром AC (код 32403) — обеспечивает программируемую подачу газа.
Главный выключатель 16А (код 30549) — заменяет кулачковый переключатель 30135 аналоговой версии.

Силовые узлы — трансформатор 355, дроссель сварочного полуавтомата, выпрямитель сварочного аппарата, контактор 32 А — общие с другими моделями серии KIT. Заказывая оригинальные запчасти Kühtreiber по заводским кодам, вы исключаете ошибку при подборе. При неисправности вентилятора охлаждения KIT 400 проверьте термостат 130 °C (код 31088): он отключает аппарат при перегреве обмоток. Шунт AEK 400A (код 10125) контролирует сварочный ток — этот узел участвует в обратной связи электроники PROCESSOR.

Почему стоит выбирать оригинальные комплектующие KIT 400 PROCESSOR:

Точное соответствие — изготовлены по заводским спецификациям Kühtreiber, устанавливаются без доработок.
Идентификация по коду — каждая деталь имеет артикул производителя, что исключает ошибку при заказе.
Совместимость с электроникой — оригинальная плата AEK-802-008 корректно работает с контуром обратной связи и программируемым управлением.
Герметичность контура — уплотнители, насос и датчик давления рассчитаны на штатные 5,5 бар, что предотвращает утечки охлаждающей жидкости.
Межмодельная унификация — силовые узлы (трансформатор 355, дроссель 400 Cu) подходят к нескольким моделям серии KIT, что упрощает складской учёт.
Соответствие стандартам — оригинальные детали сохраняют сертификацию аппарата по EN 60974-1 и EN 50199.

Как подобрать запчасти для KIT 400 PROCESSOR?

Заводской код:

Найдите артикул на корпусе детали или в сервисной документации аппарата — он однозначно определяет нужную запчасть.

Версия управления:

Убедитесь, что деталь предназначена для PROCESSOR: плата 10470 и трансформатор 31507 не взаимозаменяемы со STANDART.

Контур охлаждения:

Проверьте давление в водяном контуре (норма — 5,5 бар): утечки часто связаны с износом уплотнителей и датчика давления.

Симптомы неисправности:

Нестабильная дуга указывает на выпрямитель или дроссель; сбои программ — на плату AEK-802-008 или трансформатор 31507.

Часто задаваемые вопросы (FAQ):

1Какие запчасти чаще всего требуют замены в KIT 400 PROCESSOR?

Чаще всего заменяют ролики подающего механизма (код 31329), насос охлаждения C.E.M.E. (код 30006) и контактор 32 А (код 31000).

2Чем KIT 400 PROCESSOR отличается от KIT 400 STANDART?

PROCESSOR оснащён единой платой управления AEK-802-008 вместо трёх плат STANDART, а также дополнительным трансформатором 31507 для питания программируемой электроники.

3Сколько сварочных программ хранит KIT 400 PROCESSOR?

В памяти хранится 8 заводских программ и до 160 пользовательских наборов параметров — ток, скорость подачи, предгаз, постгаз.

4Подходят ли запчасти от KIT 400 PROCESSOR к другим моделям Kühtreiber?

Силовые узлы — трансформатор 355, дроссель 400 Cu, выпрямитель 250-356, механизм CWF 510 — совместимы с KIT 405, KIT 4100 и KIT 500.

5Как заменить плату управления в KIT 400 PROCESSOR?

Отключите аппарат, снимите переднюю панель 456D P+S (код 10614), извлеките плату AEK-802-008 (код 10470) и установите новую. Перед заменой зафиксируйте настройки программ.

Комплектующие KIT 400 PROCESSOR по группам

Силовая часть и электрика

Главный трансформатор 355 (артикул 10880) — силовой элемент, рассчитанный на ток 350 А (ПВ 35 %). Дроссель 400 Cu (код 10170) — медная обмотка стабилизирует горение дуги и снижает разбрызгивание. Выпрямитель 250-356 (код 30168) формирует постоянный ток для сварки. Управляющий трансформатор 250-600 (код 10894) питает низковольтные цепи. Контактор 32 А (код 31000) коммутирует силовую нагрузку, а переключатели на 4 и 10 положений (коды 30553, 30554) задают 40 ступеней напряжения.

Электроника и управление

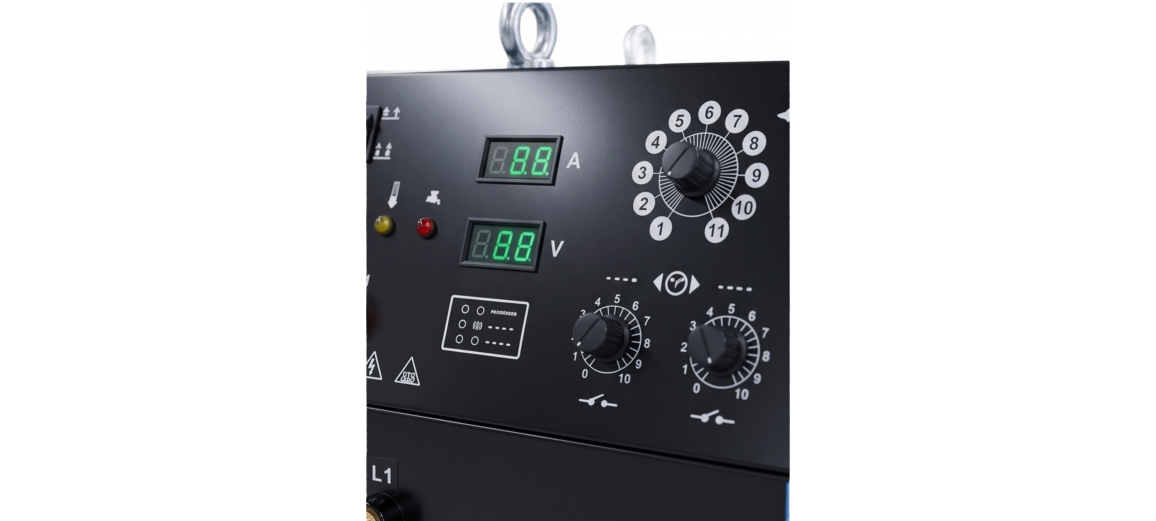

Плата AEK-802-008 / AEK 242 (код 10470) — центральный модуль, объединяющий функции трёх отдельных плат STANDART. Упрощает поиск неисправности: вместо проверки трёх узлов достаточно диагностировать один. Плата помехоподавления AEK-801-003 (код 10413) защищает цепи от высокочастотных наводок. Трансформатор Processor/Synergic (код 31507) — дополнительный источник питания управляющей электроники, отсутствующий в STANDART. Передняя панель 456D P+S (код 10614) с кнопкой HF (код 30860) и этикеткой D242 Processor (код 31360) формируют пользовательский интерфейс.

Контур водяного охлаждения

Насос C.E.M.E. (код 30006) прокачивает охлаждающую жидкость через горелку и радиатор 456 (код 30019). Канистра 456W (код 30044) служит резервуаром ОЖ. Датчик давления 5,5 бар (код 30325) сигнализирует о разгерметизации контура. Быстросъёмные соединители — красный (код 30495) и синий (код 30496) — обеспечивают оперативное подключение водоохлаждаемой горелки.

Механизм подачи и защита

Четырёхроликовый CWF 510 (код 30472) обеспечивает подачу проволоки 0,5–20 м/мин с шагом 0,1 м/мин. Электродвигатель 356-600 24V (код 30460) — правого исполнения. Ролики 32/40 мм (код 31329) совместимы с моделями KIT 305, KIT 405, KIT 4100 и KIT 500. Термостат 130 °C EAW 229 (код 31088) защищает обмотки от перегрева. Главный выключатель 16А (код 30549) и предохранитель 6,3 А (код 20072) с патроном PTF 70 (код 30075) защищают электронику. Газовый клапан 24V (код 32403) управляет подачей защитного газа.
