Запчасти для сварочного полуавтомата KIT 4100 STANDARD

Запчасти для KIT 4100 STANDARD - оригинальные комплектующие чешского производителя Kühtreiber для ремонта и обслуживания трансформаторного сварочного полуавтомата MIG/MAG. В каталоге представлены трансформаторы, печатные платы, механизмы подачи проволоки, переключатели и элементы корпуса. Ниже - описание узлов аппарата, рекомендации по подбору деталей и ответы на частые вопросы.

Запчасти для KIT 4100 STANDARD - устройство и узлы аппарата

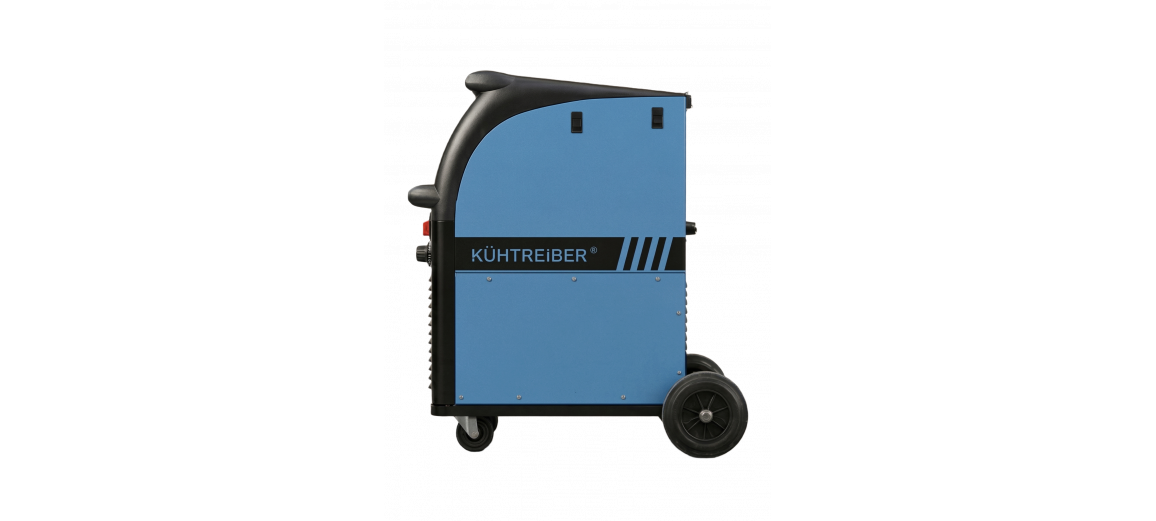

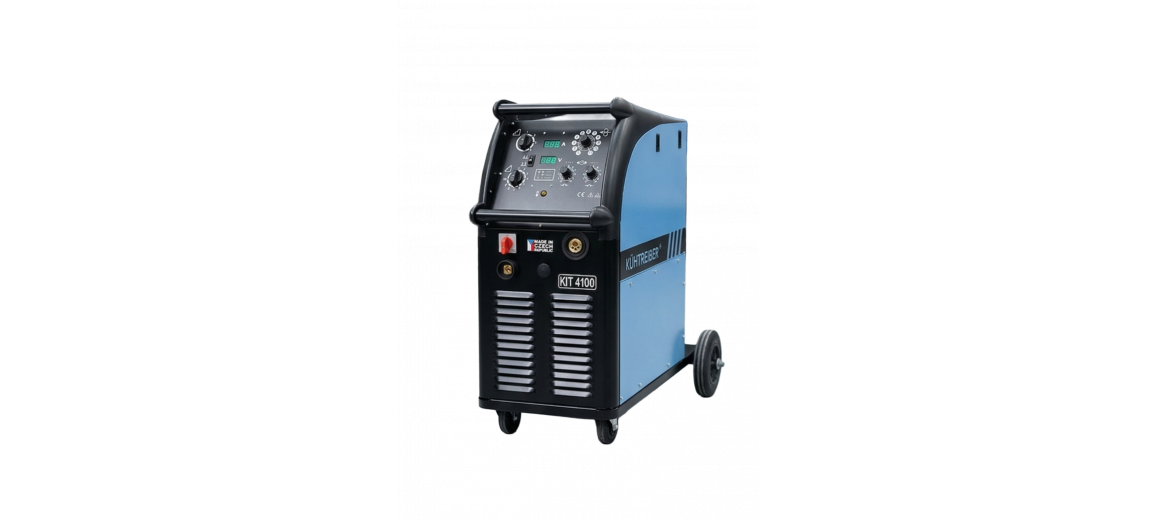

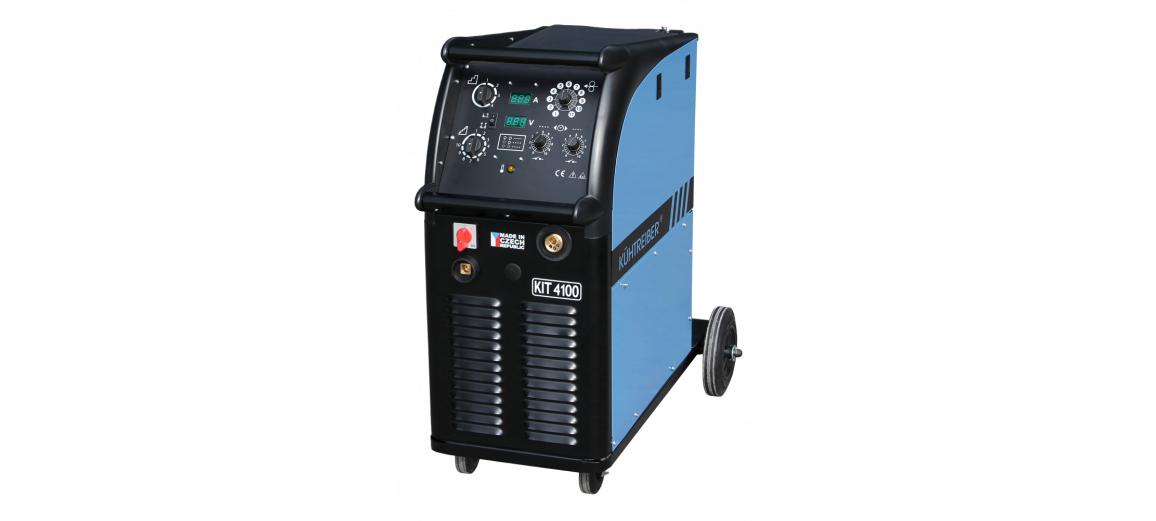

KIT 4100 STANDARD - трансформаторный сварочный полуавтомат Kühtreiber с диапазоном тока 50–350 А и 40-ступенчатой регулировкой напряжения. Аппарат работает от трёхфазной сети 400 В, оснащён 4-роликовым механизмом подачи проволоки CWF 510 и весит 93 кг. В отличие от инверторной серии KITin, трансформаторная конструкция обеспечивает повышенную устойчивость к перегрузкам при интенсивной эксплуатации на производстве.

Основные узлы KIT 4100 STANDARD:

Силовая часть. Главный трансформатор 400 CU/AL (код 11493) преобразует сетевое напряжение в сварочное. Медно-алюминиевая обмотка рассчитана на ПВ 100% при 240 А и 60% при 280 А. Управляющий трансформатор 250-600 (код 10894) питает цепи управления. Выпрямитель 250-356 (код 30168) формирует постоянный ток для стабильной дуги.
Электроника. В аппарате установлены четыре печатных платы: AEK-801-003 (помехоподавление), AEK-802-003 (управление), AEK-24 (контроль подачи), AEK-802-009 V2 (расширенное управление). Шунт AEK 400A (код 10125) измеряет сварочный ток для обратной связи.
Система подачи проволоки. Четырёхроликовый механизм CWF 510 (код 30472) с роликами 32/40 мм подаёт проволоку диаметром 1,0–1,2 мм со скоростью 1–20 м/мин. Электродвигатель 24V (код 30460) приводит ролики. Держатель катушки AEK-COOP (код 30009) вмещает катушки до 18 кг.
Коммутация и управление. 40-ступенчатая регулировка реализована комбинацией переключателей на 4 (код 30551) и 10 (код 30552) положений. Контактор 32А (код 31000) коммутирует силовые цепи. Главный выключатель 16А (код 30549) управляет питанием.

Как подобрать комплектующие для сварочного полуавтомата Kühtreiber

Подбор деталей для ремонта KIT 4100 начинается с диагностики неисправного узла. Каждый компонент имеет уникальный код производителя, совпадающий с каталогом Kühtreiber.

Рекомендации по диагностике и замене:

Трансформатор и выпрямитель. Отсутствие сварочного тока при включённом аппарате указывает на неисправность главного трансформатора или выпрямительного блока. Термостат 130°C EAW 229 (код 31088) отключает аппарат при перегреве обмоток - если защита срабатывает слишком часто, проверьте вентилятор охлаждения.
Электронные платы. Сбои в управлении, нестабильная подача проволоки или отсутствие индикации - повод для проверки плат. Маркировка AEK на корпусе платы соответствует номеру в каталоге.
Механизм подачи. Неравномерная подача, заедание или проскальзывание проволоки - признаки износа роликов (код 31329) или подшипников двигателя (код 30460). Механизм CWF 510 поставляется без двигателя и роликов - их необходимо заказывать отдельно.
Газовый клапан. Если защитный газ не подаётся или подаётся неравномерно, замените газовый клапан 24V AC с фильтром (код 32403). Встроенный фильтр предотвращает загрязнение, но при длительной эксплуатации может засориться.

Все комплектующие в каталоге ПЛАЗМАСНАБ - оригинальные детали Kühtreiber. Главный трансформатор 400 CU/AL совместим также с моделями KIT 4000 W и KIT 4000 WS - учитывайте перекрёстную совместимость при подборе.

Преимущества оригинальных запчастей Kühtreiber:

Полная совместимость - детали спроектированы под KIT 4100 STANDARD, монтаж без доработок и подгонки.
Заводское качество - компоненты изготовлены по стандарту EN 60974-1 на производстве в Чехии.
Перекрёстная совместимость - ряд деталей подходит к моделям KIT 4000 W и KIT 4000 WS.
Точная маркировка - коды на деталях совпадают с каталогом Kühtreiber, исключая ошибки при заказе.
Заводской ресурс - срок службы оригинальных трансформаторов и плат соответствует проектным параметрам.
Сохранение гарантии - использование оригинальных деталей не аннулирует гарантию на оборудование.

Как подобрать запчасти для KIT 4100 STANDARD?

Код детали:

Найдите маркировку на неисправном компоненте - код совпадает с номенклатурой Kühtreiber в каталоге ПЛАЗМАСНАБ.

Узел аппарата:

Определите функциональную группу: силовая часть, электроника, механизм подачи или коммутация. Это сузит поиск.

Признаки неисправности:

Нет тока - трансформатор или выпрямитель. Нестабильная подача - ролики или двигатель. Перегрев - вентилятор или термостат.

Совместимость:

Часть деталей KIT 4100 STANDARD взаимозаменяема с KIT 4000 W и KIT 4000 WS - уточняйте при заказе.

Часто задаваемые вопросы (FAQ):

1Какие запчасти чаще всего требуют замены в KIT 4100 STANDARD?

Наиболее востребованы ролики питателя, вентилятор охлаждения, газовый клапан и предохранители - они подвергаются максимальному износу при ежедневной эксплуатации.

2Как подобрать печатную плату для сварочного полуавтомата Kühtreiber KIT 4100?

В аппарате четыре платы серии AEK с различным назначением. Найдите маркировку на корпусе платы и закажите по коду: AEK-801-003, AEK-802-003, AEK-24 или AEK-802-009 V2.

3Подходят ли комплектующие от KIT 4000 W к KIT 4100 STANDARD?

Часть силовых компонентов совместима: главный трансформатор 400 CU/AL подходит к обеим моделям. Совместимость электронных плат и механики уточняйте по каталогу.

4 Как заменить механизм подачи проволоки в KIT 4100 STANDARD?

Отключите питание, снимите боковую панель и отсоедините двигатель от механизма CWF 510. Механизм поставляется без двигателя и роликов - заказывайте их отдельно.

5Где купить оригинальные запчасти для KIT 4100 STANDARD в России?

В ПЛАЗМАСНАБ - каталог из 44 оригинальных деталей Kühtreiber с доставкой по всей России. Все позиции с заводскими кодами производителя.

Комплектующие KIT 4100 STANDARD по группам

Силовые и электронные компоненты

Основа аппарата - главный трансформатор с медно-алюминиевой обмоткой (Cu/Al), обеспечивающий ПВ 100% при токе 240 А. Выпрямитель 250-356 формирует постоянный сварочный ток. Контактор 250-600 на 32 А коммутирует силовые цепи при включении и выключении дуги. Четыре печатных платы серии AEK управляют электронными процессами: от подавления помех (AEK-801-003) до контроля параметров сварки (AEK-802-009 V2). Шунт на 400 А обеспечивает измерение тока для обратной связи.

Механизм подачи проволоки и газовая система

Четырёхроликовый механизм CWF 510 с роликами 32/40 мм подаёт стальную, нержавеющую и алюминиевую проволоку сечением 1,0–1,2 мм. Электродвигатель 24 В серии 356-600 приводит ролики со скоростью до 20 м/мин. Держатель катушки AEK-COOP рассчитан на катушки массой до 18 кг, а пластиковый адаптер-редуктор позволяет устанавливать катушки меньшего диаметра. Газовый клапан 24V AC с встроенным фильтром управляет подачей защитного газа.

Коммутационные элементы и панель управления

Переключатель 4 положения и переключатель 10 положений (16 А) - в сочетании формируют 40 ступеней регулировки сварочного напряжения.
Главный выключатель (16 А) - включение и отключение питания аппарата.
Кулачковый переключатель (16 А / 250 В) - коммутация цепей управления.

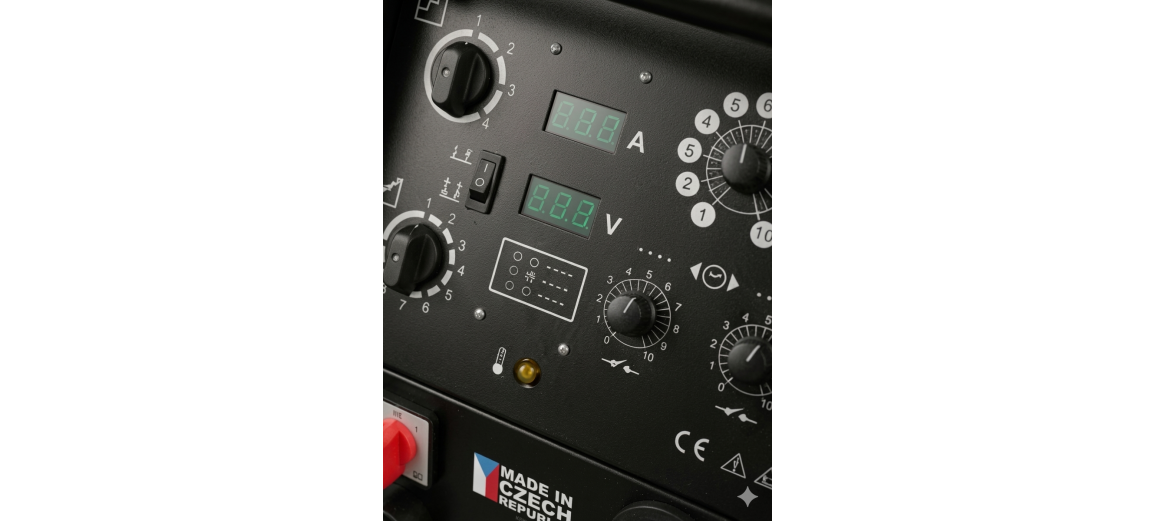

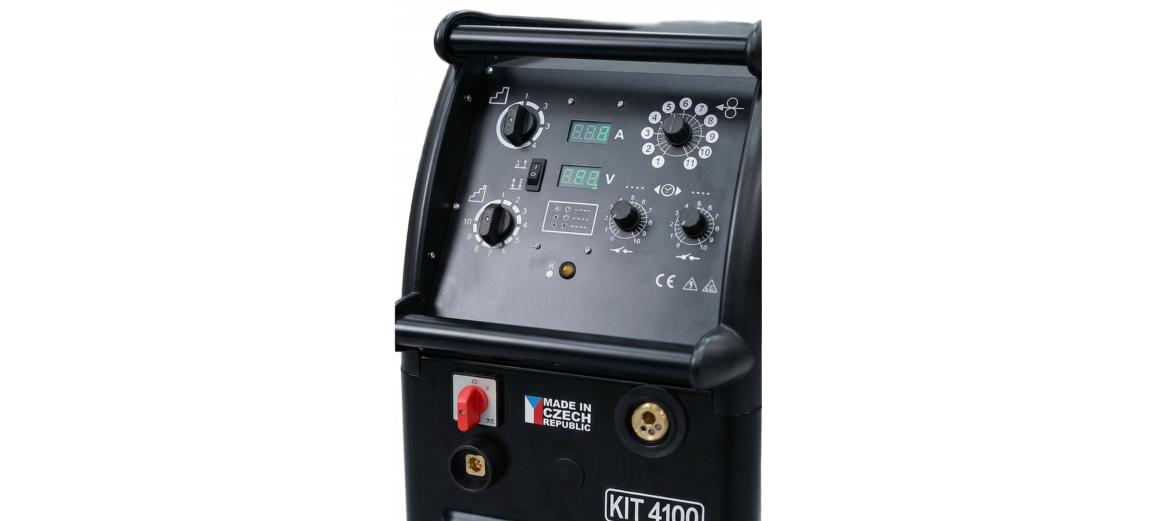

Кнопки панели (Ø 26 мм, комплект 4 шт.) - элементы передней панели для выбора режимов.
Патрон PTF 70 и предохранитель 6,3 А - защита электрических цепей от перегрузок.

Корпусные детали и кабельные соединения

Набор корпусов 3030 - овальный корпус в сборе с передней панелью 4100.
Колёса: фиксированное 180-456 и вращающееся 180-354 - мобильность аппарата массой 93 кг.

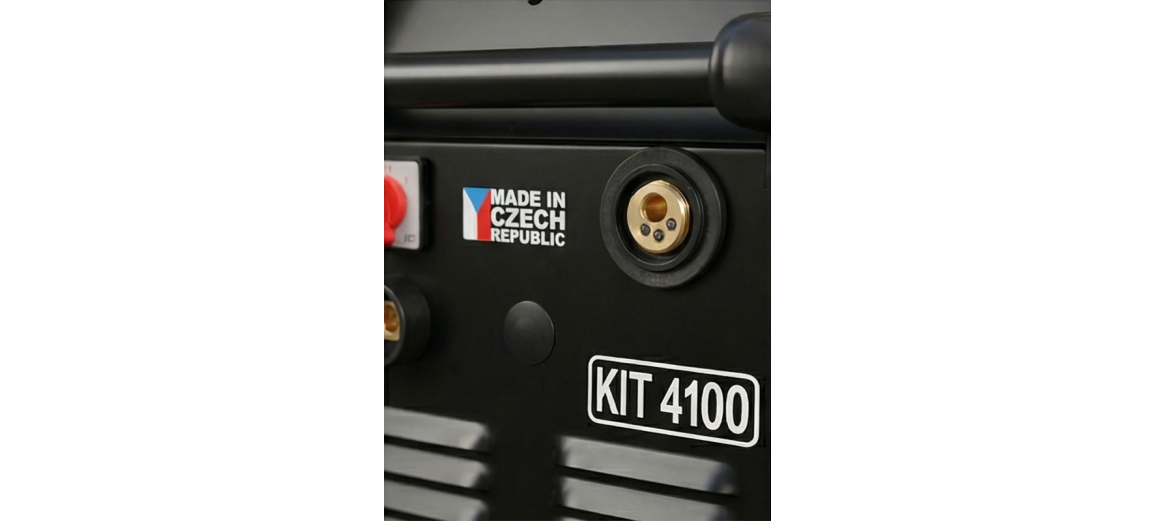

Розетка EURO длинная и втулка уплотнительная - подключение MIG/MAG горелки.
Кабель сварочный 50, заземляющий 315, клещи 15 А - комплект для подключения к изделию.
Вилка кабельная 32 А (5 контактов) и кабель CGSG 4×2,5 - сетевое подключение.
