Запчасти для сварочного инвертора KITin 270

Запчасти для KITin 270 — оригинальные комплектующие чешского производителя Kühtreiber для ремонта сварочных инверторов серии KITin 270. Аппарат выпускается в модификациях MMA, TIG HF, MIG и MIG Synergic с диапазоном тока 5–270 А. В каталоге представлены печатные платы, силовые трансформаторы, дроссели, газовые вентили и элементы управления. Ниже — подробное описание узлов аппарата и рекомендации по подбору деталей.

Запчасти для KITin 270 — устройство и ремонт аппарата

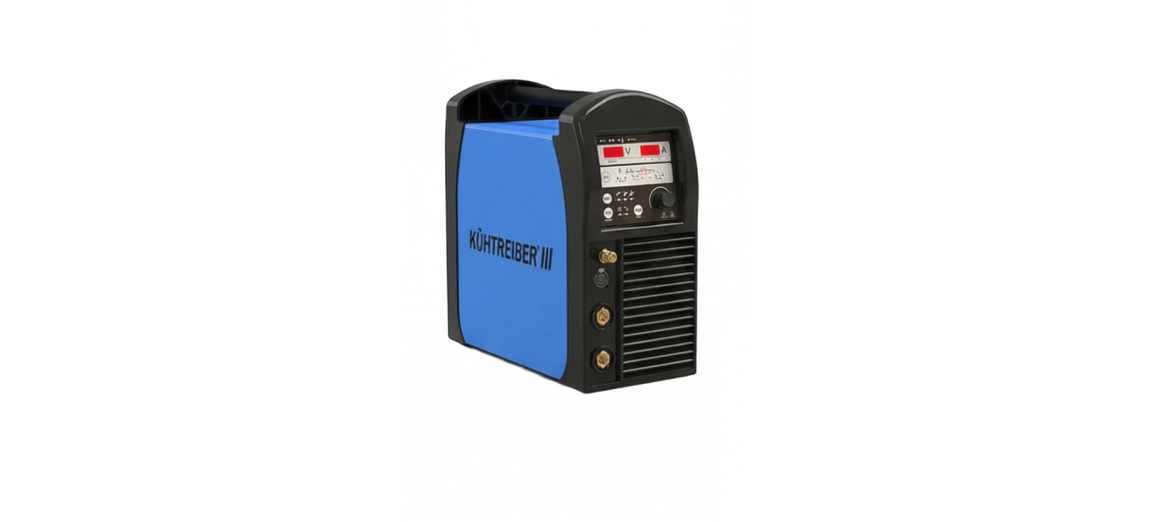

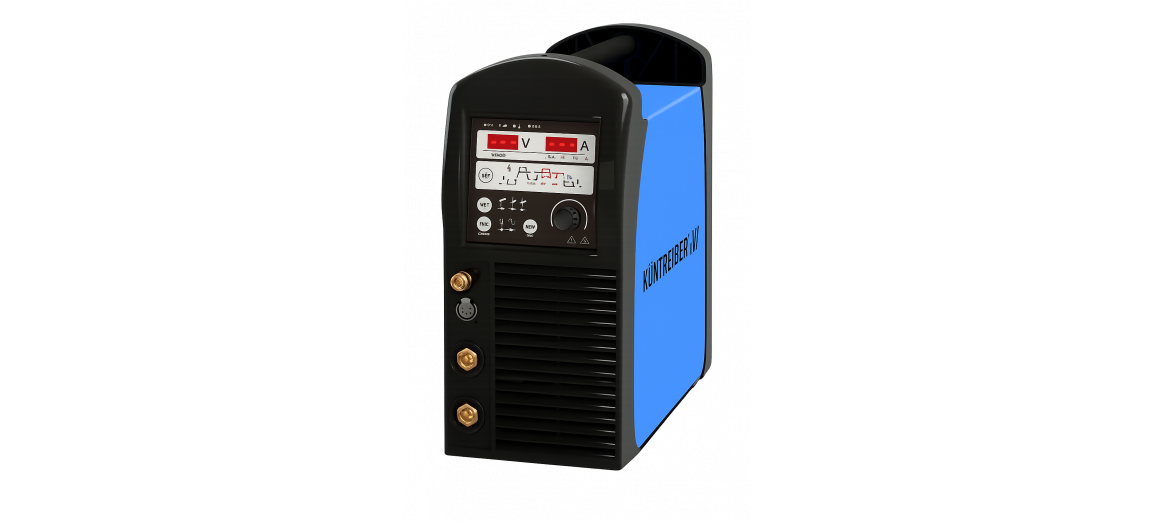

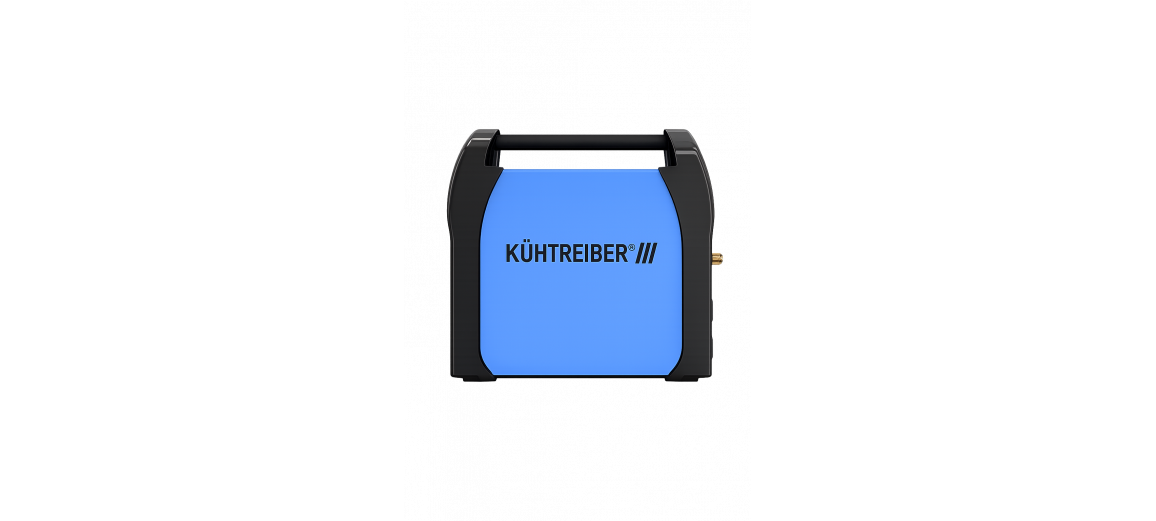

KITin 270 — инверторный сварочный аппарат Kühtreiber с диапазоном тока 5–270 А и продолжительностью включения 100% при 220 А. Модель питается от трёхфазной сети 400 В, защищается автоматом 16 А и весит 27 кг. Модификация MIG Synergic оснащена 4-роликовым механизмом подачи проволоки и катушкой до 18 кг. При интенсивной эксплуатации на производстве узлы аппарата подвергаются износу. Знание внутренней структуры помогает точно определить вышедшую из строя деталь и заказать замену по коду производителя.

Основные узлы KITin 270:

Электронные платы. В аппарате установлены пять печатных плат: силовая 10002 (код 11303), выпрямителя 10003 (код 11573), управления 10004 (код 11477), регулирования 10005 (код 11478) и выходного фильтра 10010 (код 11281). Каждая плата отвечает за свой участок цепи — от преобразования напряжения до сглаживания высокочастотных помех в сварочном токе.
Силовые компоненты. Главный трансформатор (код 11175) преобразует сетевое напряжение в рабочее сварочное. Трансформатор-генератор (код 11560) питает вспомогательные электрические цепи. Дроссель KITin 300 (код 32878) сглаживает пульсации тока и стабилизирует дугу.
Охлаждение и термозащита. Вентилятор (код 32359) обеспечивает принудительный обдув силовой электроники. Термостат дросселя (код 11559) — биметаллический датчик, размыкающий цепь при перегреве обмотки. При отказе вентилятора срабатывает термозащита.

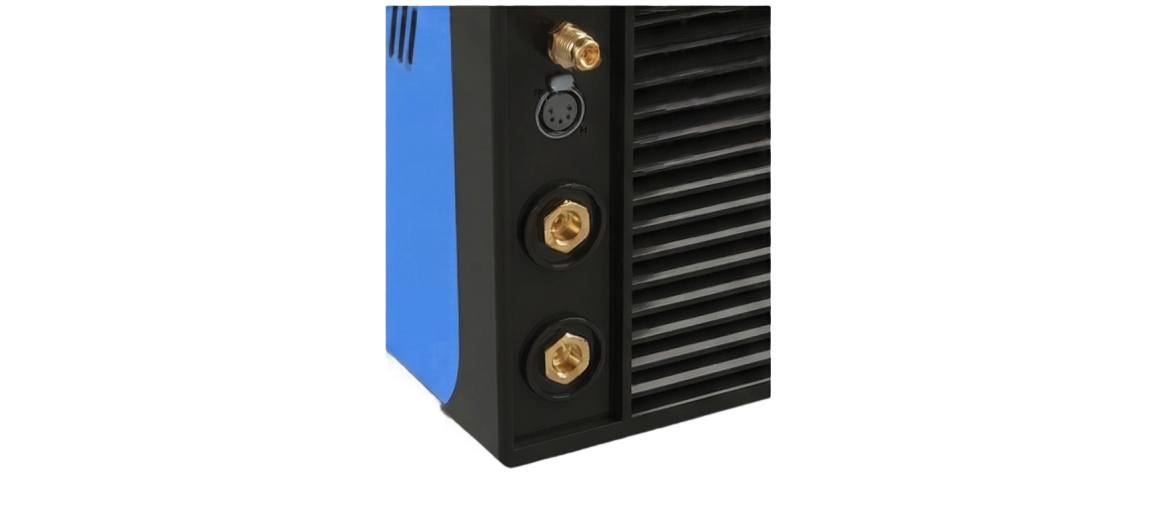

Коммутация и управление. Коннектор розетка 6-pin (код 11558) передаёт сигналы от горелки к блоку управления. Газовый вентиль 24 V DC (код 32717) регулирует подачу защитного газа. Главный выключатель (код 30549) замыкает силовую цепь питания.

Как подобрать комплектующие для сварочного инвертора Kühtreiber

Подбор деталей для ремонта KITin 270 начинается с диагностики неисправного узла. Каждый компонент имеет уникальный код Kühtreiber, совпадающий с номенклатурой в каталоге.

Рекомендации по диагностике и замене:

Печатные платы. Если аппарат не выходит на рабочий режим, мигают индикаторы или пропадает регулировка параметров — проверяйте электронику. Маркировка (10002–10010) нанесена на корпусе каждой платы. При заказе сверяйте код продукта с описанием товарной карточки.
Трансформатор и дроссель. Полное отсутствие сварочного тока при исправной электронике указывает на отказ главного трансформатора. Нестабильная дуга и повышенное разбрызгивание — признаки неисправного дросселя. ПВ при 270 А составляет 60% — превышение режима ускоряет износ силовых компонентов.
Вентилятор и термозащита. Отключение аппарата через несколько минут работы без видимой причины — вероятный отказ вентилятора. Проверьте вращение крыльчатки и целостность обмотки электродвигателя.
Коннекторы и газовый вентиль. Износ контактов коннектора 6-pin приводит к нестабильному поджигу дуги и сбоям в режимах 2T/4T горелки. Отсутствие подачи газа при исправном баллоне и редукторе — признак неисправности электромагнитного клапана.

Все позиции в каталоге ПЛАЗМАСНАБ — оригинальные, с заводскими кодами Kühtreiber. Это гарантирует полную совместимость с KITin 270 без дополнительной подгонки.

Преимущества оригинальных комплектующих Kühtreiber:

Полная совместимость — детали изготовлены под конкретную модель KITin 270, установка без доработок.
Заводской контроль качества — каждый компонент сертифицирован по стандарту EN 60974-1 на производстве в Чехии.
Точная маркировка — коды продуктов совпадают с каталогом Kühtreiber, исключая ошибки при подборе.
Проектный ресурс — срок службы оригинальных плат и трансформаторов соответствует заводским параметрам аппарата.
Сохранение гарантии — использование оригинальных деталей не аннулирует гарантийные обязательства.
Перекрёстная совместимость — дроссель, вентилятор и выключатель подходят и к моделям KITin 220 и KITin 320 HF.

Как подобрать запчасти для KITin 270?

Код детали:

Найдите маркировку на неисправном компоненте — код совпадает с номенклатурой Kühtreiber в нашем каталоге.

Узел аппарата:

Определите группу: электроника (платы 10002–10010), силовая часть (трансформаторы, дроссели) или механика (вентилятор, выключатели).

Признаки неисправности:

Нет тока — проверяйте трансформатор. Нестабильная дуга — дроссель. Перегрев — вентилятор. Нет газа — вентиль 24 V.

Совместимость серии:

Часть деталей совместима с KITin 220 и KITin 320 HF. Перед заказом уточняйте перекрёстную совместимость в описании товара.

Часто задаваемые вопросы (FAQ):

1Какие запчасти чаще всего выходят из строя в KITin 270?

Чаще всего меняют печатные платы, вентилятор охлаждения и коннектор горелки 6-pin — эти узлы подвержены наибольшему электрическому и механическому износу.

2Как определить неисправную печатную плату в KITin 270?

Подключите аппарат и проверьте индикацию: отсутствие отклика или хаотичное мигание светодиодов указывает на отказ конкретной платы. Маркировка (10002–10010) нанесена на корпусе.

3Подходят ли запчасти от KITin 320 к KITin 270?

Ряд деталей (дроссель 32878, вентилятор 32359, выключатель 30549) совместимы между моделями серии KITin 220/270/320 HF. Платы и коннекторы различаются по схемотехнике.

4Как заменить вентилятор охлаждения в KITin 270?

Отключите питание, снимите боковую панель через быстросъёмы (код 30423), отсоедините клеммы вентилятора и установите новый (код 32359). Процедура занимает 15–20 минут.

5Где купить оригинальные комплектующие Kühtreiber для KITin 270 в России?

В ПЛАЗМАСНАБ — полный каталог оригинальных деталей Kühtreiber с доставкой по всей России. Все позиции с заводскими кодами, отгрузка со склада.

Комплектующие KITin 270 по функциональным группам

Электронные платы и модули

Электронные платы — наиболее востребованная группа деталей для KITin 270. Плата силовая 10002 (код 11303) управляет инверторным каскадом и формирует сварочный ток. Плата выпрямителя 10003 (код 11573) преобразует переменный ток в постоянный для питания силовых модулей. Плата управления 10004 (код 11477) обрабатывает команды с панели и горелки, обеспечивая переключение между режимами 2T и 4T. Плата регулирования 10005 (код 11478) задаёт параметры сварочного режима — ток, напряжение, скорость подачи проволоки. Плата выходного фильтра 10010 (код 11281) подавляет высокочастотные наводки, защищая электронику от помех.

Силовая часть: трансформаторы и дроссели

Главный трансформатор (код 11175) — центральный элемент силовой цепи. Он работает на частоте инвертора и формирует сварочную дугу с параметрами до 270 А при напряжении 3×400 В. Трансформатор-генератор (код 11560) обеспечивает работу внутренних электрических цепей аппарата — вентилятора, платы управления, газового вентиля. Дроссель KITin 300 (код 32878) включён в выходную цепь и стабилизирует горение дуги при сварке MIG/MAG.

Механические и вспомогательные элементы

Вентилятор (32359) — охлаждение радиаторов силовых транзисторов и диодных мостов. Ресурс подшипника ограничен при работе в запылённых условиях.
Коннектор 6-pin (11558) — подключение горелки к блоку управления, передача сигналов пуска и регулировки.
Газовый вентиль 24 V DC (32717) — электромагнитный клапан, управляющий подачей защитного газа по команде платы.
Главный выключатель (30549) — силовой коммутатор на линии питания 400 В.

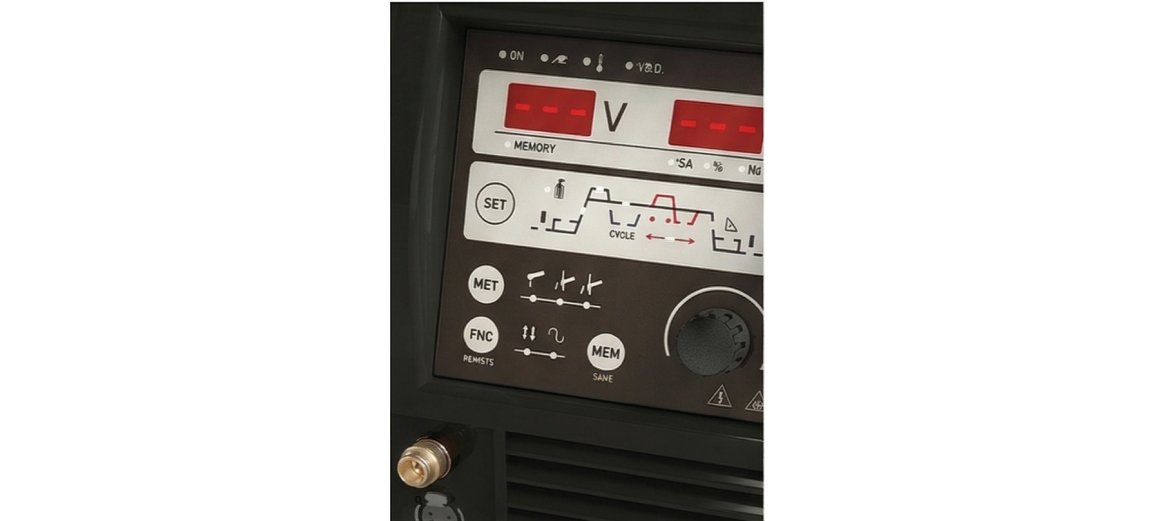

Кнопка панели (30860) — навигация по меню и выбор программ сварки.
Быстросъём панели (30423) — крепёж для быстрого доступа к внутренним узлам при обслуживании.
Этикетка клавиатуры (32389) — маркировка панели управления с обозначениями функций.
Термостат дросселя (11559) — биметаллический датчик температурной защиты обмотки.
