Запчасти для сварочного полуавтомата KITin 320 MIG SYNERGIC

Запчасти для KITin 320 MIG SYNERGIC - оригинальные комплектующие чешского производителя Kühtreiber для ремонта и обслуживания сварочного полуавтомата MIG/MAG. В каталоге представлены печатные платы, силовые трансформаторы, дроссели, вентиляторы и элементы управления. Ниже - подробное описание узлов аппарата, рекомендации по подбору деталей и ответы на частые вопросы по ремонту.

Запчасти для KITin 320 MIG SYNERGIC - устройство и ремонт аппарата

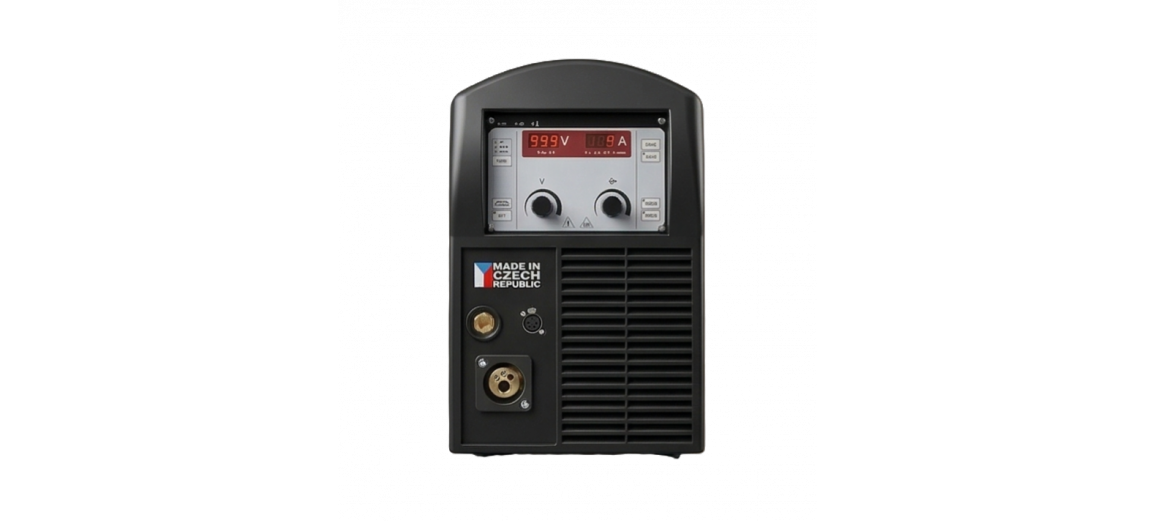

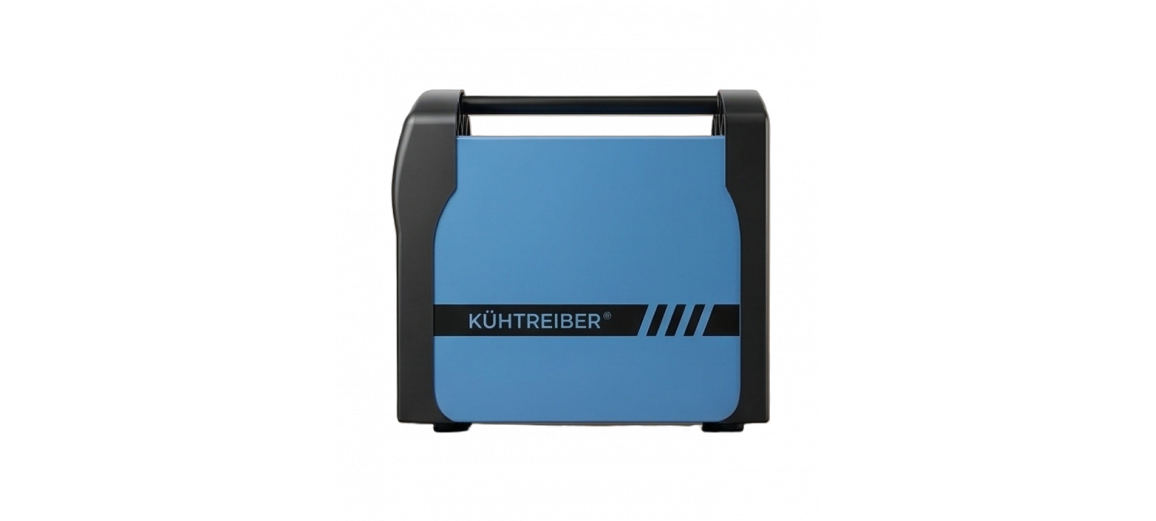

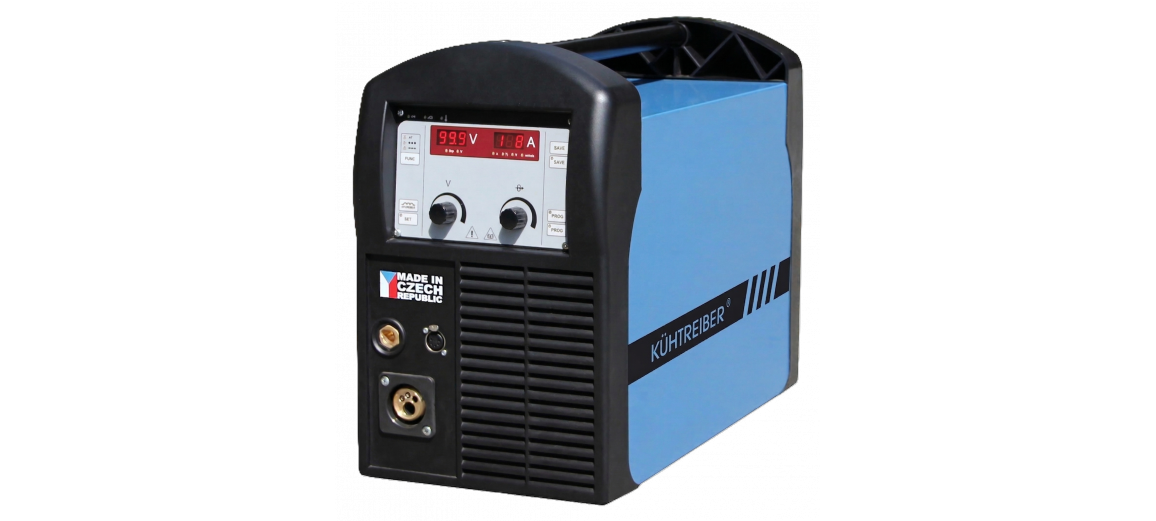

KITin 320 MIG SYNERGIC - инверторный сварочный полуавтомат Kühtreiber с диапазоном тока 5–300 А и функцией SYNERGIC для автоматического подбора параметров сварки. Аппарат работает от трёхфазной сети 400 В, оснащён 4-роликовым механизмом подачи проволоки со скоростью 1–20 м/мин и весит 27 кг. При интенсивной эксплуатации на производстве отдельные узлы требуют замены. Знание внутренней структуры помогает точно определить, какая деталь вышла из строя.

Основные узлы KITin 320 MIG SYNERGIC:

Электронные платы управления. Аппарат содержит не менее шести печатных плат (10002, 10003, 10004, 10006, 10008, 10010), каждая из которых отвечает за свой участок: управление инвертором, контроль подачи проволоки, обработку сигналов горелки, индикацию режимов. Отдельно выделена плата выходного фильтра, сглаживающая высокочастотные помехи в цепи сварочного тока.
Силовые компоненты. Главный трансформатор (код 11175) преобразует сетевое напряжение в рабочее сварочное. Дроссель 300 (код 32878) сглаживает пульсации тока и стабилизирует дугу. Термостат дросселя (код 11559) контролирует температуру обмотки и отключает аппарат при перегреве.
Система охлаждения. Вентилятор (код 32359) обеспечивает принудительный обдув силовой электроники. При его выходе из строя срабатывает термозащита и аппарат прекращает работу.
Элементы управления и коммутации. Коннектор 5-pin (код 11557) передаёт управляющие сигналы от горелки к плате. Главный выключатель (код 30549) замыкает цепь питания. Кнопка панели (код 30860) переключает режимы сварки.

Как подобрать комплектующие для сварочного полуавтомата Kühtreiber

Подбор деталей для ремонта KITin 320 начинается с диагностики. Каждая деталь имеет уникальный код производителя, что исключает ошибки при заказе.

Рекомендации по диагностике и замене:

Печатные платы. Если аппарат не выходит на рабочий режим, мигают индикаторы или отсутствует подача проволоки — проверяйте платы управления. Каждая плата имеет маркировку (10002–10010), совпадающую с номером в каталоге. При заказе сверяйте код продукта на плате с описанием товара.
Трансформатор и дроссель. Признаки выхода из строя главного трансформатора - полное отсутствие сварочного тока при исправной электронике. Неисправный дроссель проявляется нестабильностью дуги и повышенным разбрызгиванием. ПВ аппарата при 40 °C составляет 100% на 220 А и 40% на 300 А — превышение этих режимов ускоряет износ силовых компонентов.
Вентилятор и термозащита. Если аппарат отключается через 5–10 минут работы без видимой причины — вероятен отказ вентилятора. Проверьте вращение крыльчатки и целостность обмотки электродвигателя.
Коннекторы и выключатели. Износ контактов коннектора 5-pin приводит к нестабильному поджигу дуги и сбоям в 2-тактном или 4-тактном режиме горелки. Замена коннектора восстанавливает надёжную передачу управляющих сигналов.

Все комплектующие в каталоге ПЛАЗМАСНАБ - оригинальные, с кодами производителя Kühtreiber. Это гарантирует полную совместимость с KITin 320 MIG SYNERGIC без дополнительной подгонки.

Преимущества оригинальных запчастей Kühtreiber:

Полная совместимость - детали изготовлены под конкретную модель KITin 320 MIG SYNERGIC, установка без доработок.
Заводское качество - каждый компонент проходит контроль по стандарту EN 60974-1 на производстве в Чехии.
Точная маркировка - коды продуктов совпадают с каталогом производителя, исключая ошибки при подборе.
Ресурс на уровне заводского - срок службы оригинальных плат и трансформаторов соответствует проектным параметрам аппарата.
Сохранение гарантии - использование оригинальных деталей не аннулирует гарантийные обязательства на оборудование.
Упрощённая идентификация - заводская маркировка на каждом компоненте ускоряет повторный заказ при следующем ремонте.

Как подобрать запчасти для KITin 320 MIG SYNERGIC?

Код детали:

Найдите маркировку на неисправном компоненте - код совпадает с номенклатурой Kühtreiber в нашем каталоге.

Узел аппарата:

Определите группу: электроника (платы 10002–10010), силовая часть (трансформаторы, дроссели) или механика (вентилятор, выключатели).

Признаки неисправности:

Нет тока - проверяйте трансформатор. Нестабильная дуга - дроссель. Перегрев - вентилятор. Сбои поджига - коннектор горелки.

Совместимость:

Все детали в каталоге подходят строго к KITin 320 MIG SYNERGIC - перекрёстная совместимость с другими моделями не гарантирована.

Часто задаваемые вопросы (FAQ):

1Какие запчасти чаще всего выходят из строя в KITin 320 MIG SYNERGIC?

Чаще всего меняют печатные платы, вентилятор охлаждения и коннектор горелки 5-pin - эти узлы подвержены наибольшему электрическому и механическому износу.

2Как определить неисправную печатную плату в сварочном полуавтомате Kühtreiber?

Подключите аппарат и проверьте индикацию: отсутствие отклика на команды или хаотичное мигание светодиодов указывает на отказ конкретной платы. Маркировка (10002–10010) нанесена на корпусе.

3Подходят ли запчасти от других моделей Kühtreiber к KITin 320?

Нет. Платы и силовые компоненты рассчитаны строго на схемотехнику KITin 320 MIG SYNERGIC. Установка деталей от других серий может привести к выходу аппарата из строя.

4Как заменить вентилятор охлаждения в KITin 320 MIG SYNERGIC?

Отключите питание, снимите боковую панель через быстросъёмы (код 30423), отсоедините клеммы вентилятора и установите новый (код 32359). Процедура занимает 15–20 минут.

5Где купить оригинальные комплектующие для KITin 320 MIG SYNERGIC в России?

В ПЛАЗМАСНАБ - полный каталог оригинальных деталей Kühtreiber с доставкой по всей России. Все позиции с заводскими кодами, отгрузка со склада.

Комплектующие KITin 320 MIG SYNERGIC по узлам

Электронные платы и модули управления

Электронные платы - наиболее востребованная группа запасных частей для KITin 320. В аппарате установлены платы с обозначениями 10002, 10003, 10004, 10006, 10008 и 10010. Плата 10002 (код 11303) управляет основными режимами инвертора. Плата выходного фильтра (код 11241) подавляет высокочастотные наводки, защищая чувствительную электронику от помех. Выход из строя любой платы приводит к частичной или полной потере функциональности аппарата.

Силовые узлы: трансформаторы и дроссели

Главный трансформатор (код 11175) - центральный элемент силовой цепи. Он работает на частоте инвертора и преобразует напряжение для формирования сварочной дуги с параметрами до 300 А при напряжении 8–30 В. Второй трансформатор (код 11560) питает вспомогательные цепи аппарата. Дроссель 300 (код 32878) включён в выходную цепь и сглаживает пульсации тока, снижая разбрызгивание металла при сварке в среде защитного газа.

Механические и электрические компоненты

Вентилятор охлаждения (32359) - отводит тепло от радиаторов силовых транзисторов и диодных мостов. Ресурс подшипника ограничен, особенно при работе в запылённых цехах.

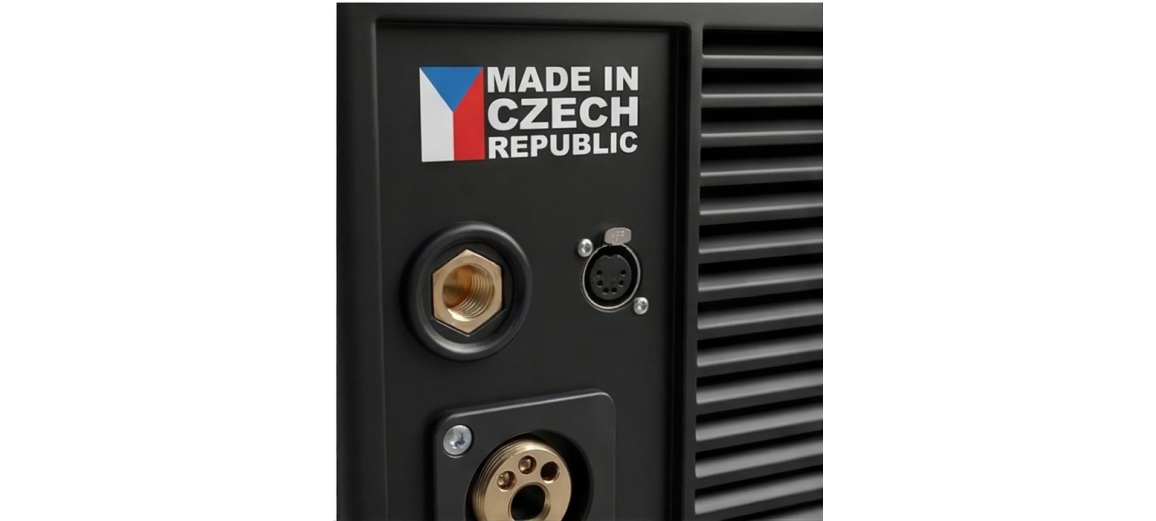

Коннектор розетка 5-pin (11557) - обеспечивает подключение горелки к блоку управления. Через разъём проходят сигналы пуска, переключения тактов и регулировки.
Главный выключатель (30549) - силовой коммутационный элемент на линии питания 400 В.

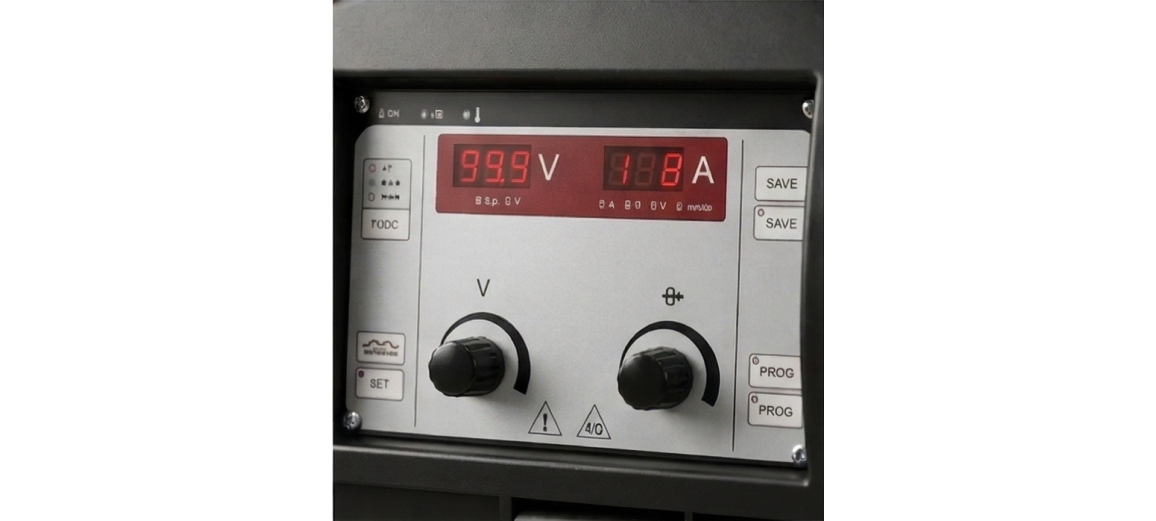

Кнопка панели управления (30860) - тактовая кнопка для навигации по меню и выбора программ SYNERGIC.
Быстросъём панели (30423) - крепёжный элемент для быстрого доступа к внутренним узлам при сервисном обслуживании.
Термостат дросселя (11559) - биметаллический датчик, размыкающий цепь при превышении допустимой температуры обмотки.
